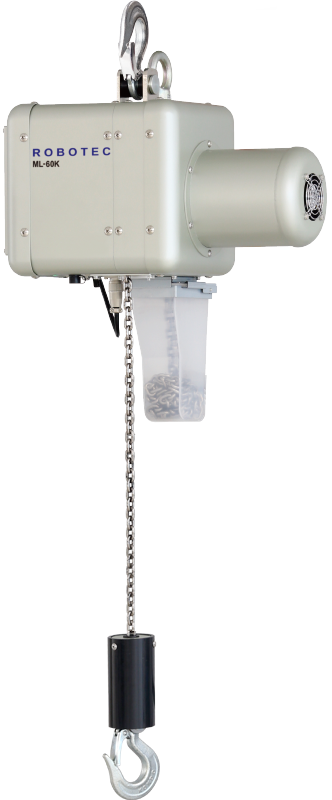

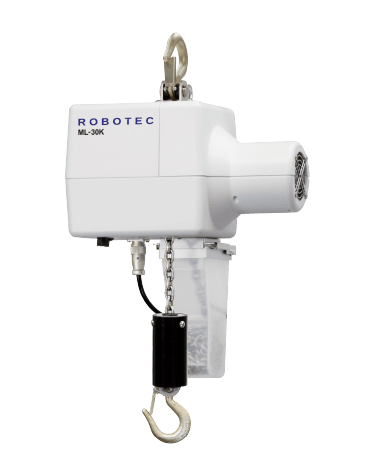

電動バランサ ムーンリフタとは
吊り上げたワークを軽い力で移動させるためのパワーアシスト装置です。両手で直接ワークを持って、スムーズに上げ下ろしができます。
小型タイプは本体重量たったの8.5 kg。60 kgまでのワークが扱えます。
止めたいところでピタッと位置合わせ、ワークをキズつけない両手での優しいハンドリングを実現しました。
ワークに合わせた専用吊具や天井クレーンなどの設置治具まで、トータルにご提案いたします。
食品業界向けのHACCP対応タイプもご用意しております。
「ムーンリフタ」は株式会社ロボテックの登録商標です。株式会社ロボテックはユニパルス株式会社の100％子会社です。
● 加工機へのワークのセット・・・” 手で感触を感じながら ” ワークをはめ込むので作業性が大幅に向上
● 窓ガラスの搬送作業・・・接地を検知するまでゆっくり下降する機能で、誰が操作しても優しく置けます。
● 袋入り原料のタンクへの投入作業・・・袋用吊具と反転治具をセットでご提案
● オリコン段積み作業・・・ワンボタンで定位置へ移動する機能で、楽な姿勢を維持
第31回中小企業優秀新技術·新製品賞 一般部門 優秀賞受賞 (りそな中小企業振興財団 日刊工業新聞社 主催）
コンセントを挿すだけの手軽さ
必要な配線はAC 100 ～ 110 VまたはAC 200 ～ 240 Vの電源だけ！！エア源、エア配管は不要です。
動作していないときは自動で省電力モードになります。
操作性
両手で直接ワークを持って軽い力で作業できます。
人の力を感知してアシストするので、思いのままのスムーズな動きを実現しました。
軽量タイプは本体重量8.5 kg。ワーク重量60 kgまで扱うことができます。本体+ワークの総重量が軽いため、レールに本体とワークを吊った状態でもスムーズに横移動できます。
ワーク重量が都度変わってもボタン一つで再バランス。どなたでも簡単に扱えます。
アシスト開始時/終了時のリモコンのボタン操作が不要。
大切なワークを手を放すことなく常に両手で扱えます。
作業効率も大幅に向上し、ボタン誤操作の心配もなくなります。
精密さ
ハンドリング時の動きの慣性をキャンセルします。手を放せばピタッと止まります。
精密な位置合わせや安全な搬送に貢献します。
安全性

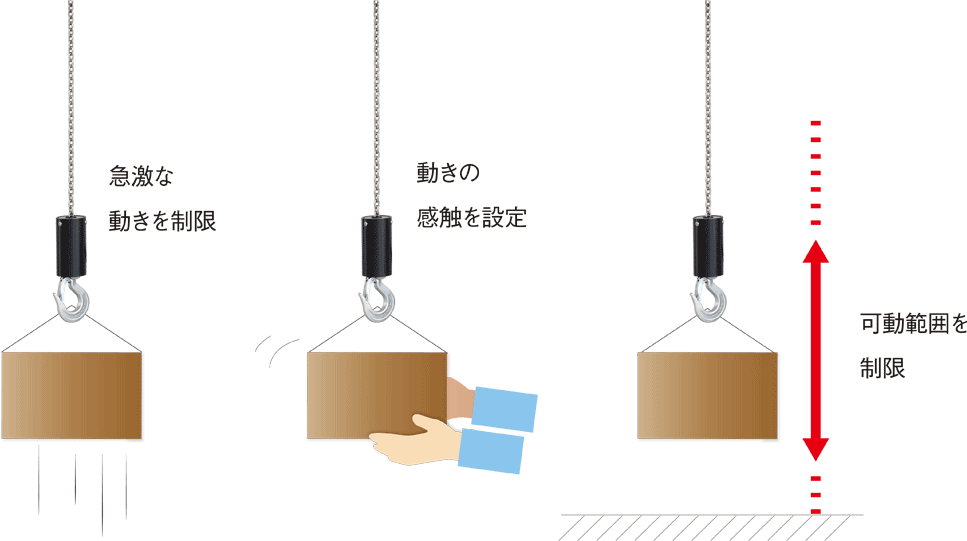

ユーザーに合った安全対策や上限・下限設定、速度設定などのチューニングができます。
動作中は常に力を検出しているためフックの跳ね上がりを防ぎます。また、フックが急激に引っ張られるとロックがかかりますので、ワークは落下しません。
電源OFF時、非常停止時はブレーキでチェーンの位置を保持。ワークの落下を防ぎます。

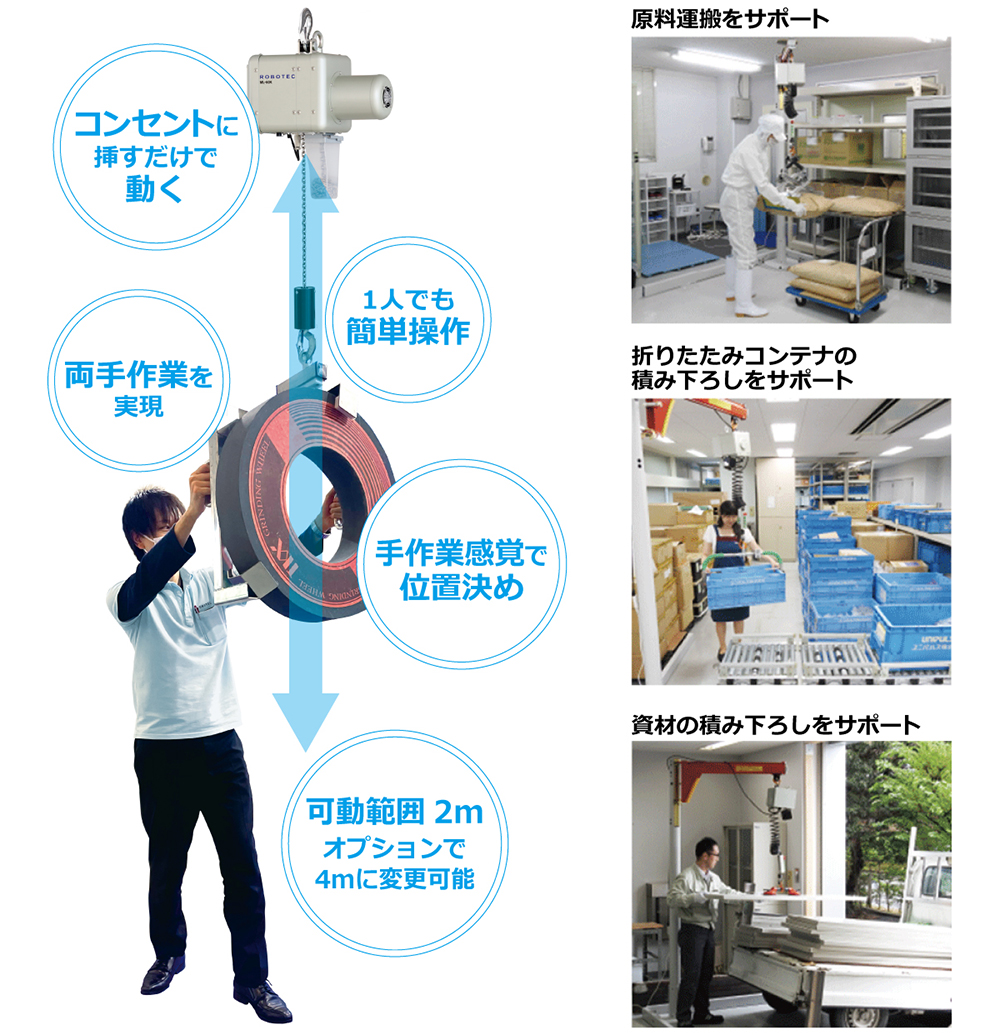

電動バランサ ご利用イメージ
別売品

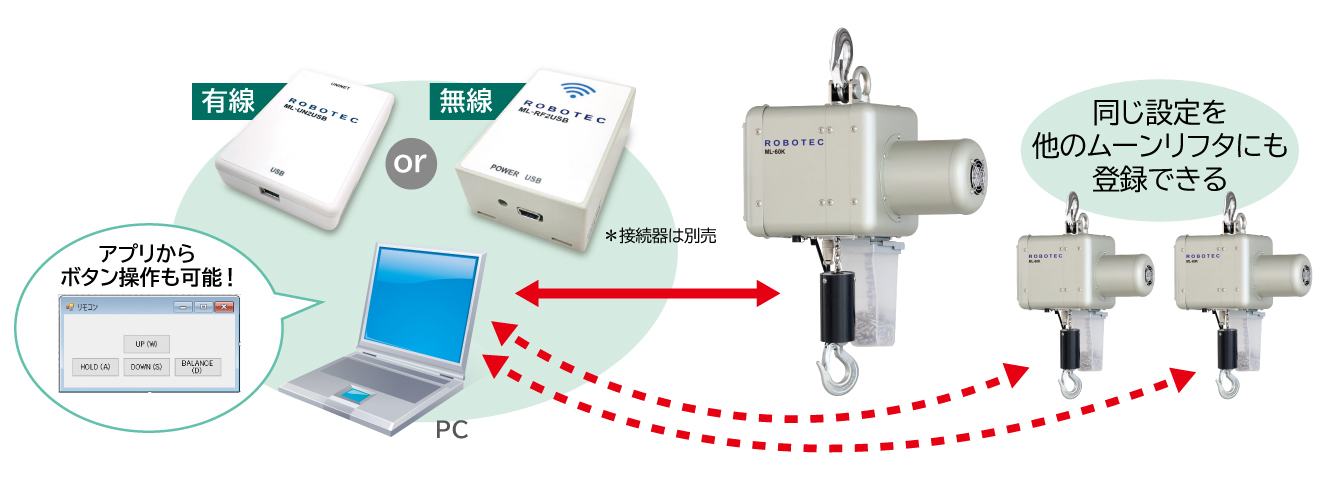

ML-RF2USB（無線）/ML-UN2USB（有線）

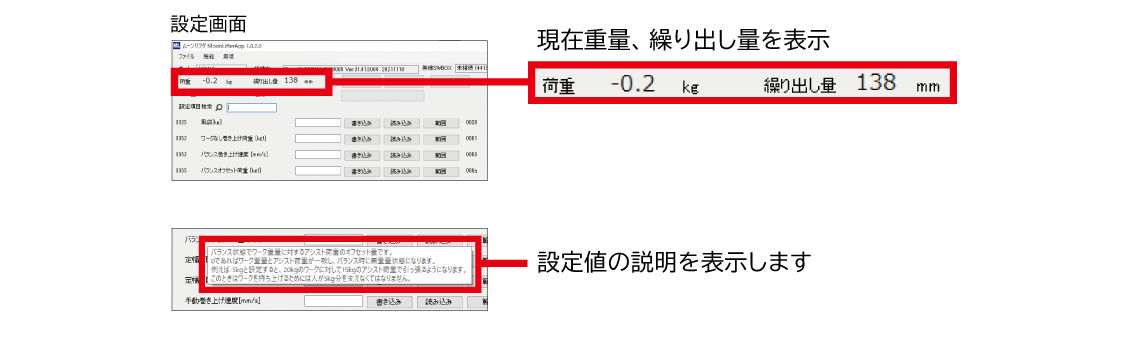

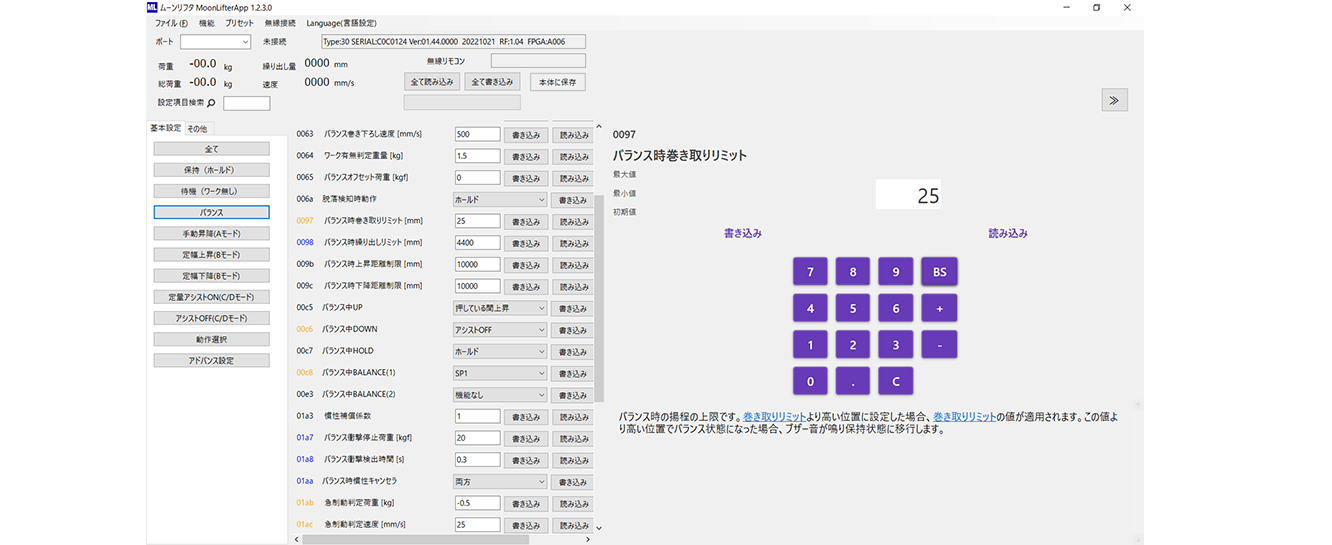

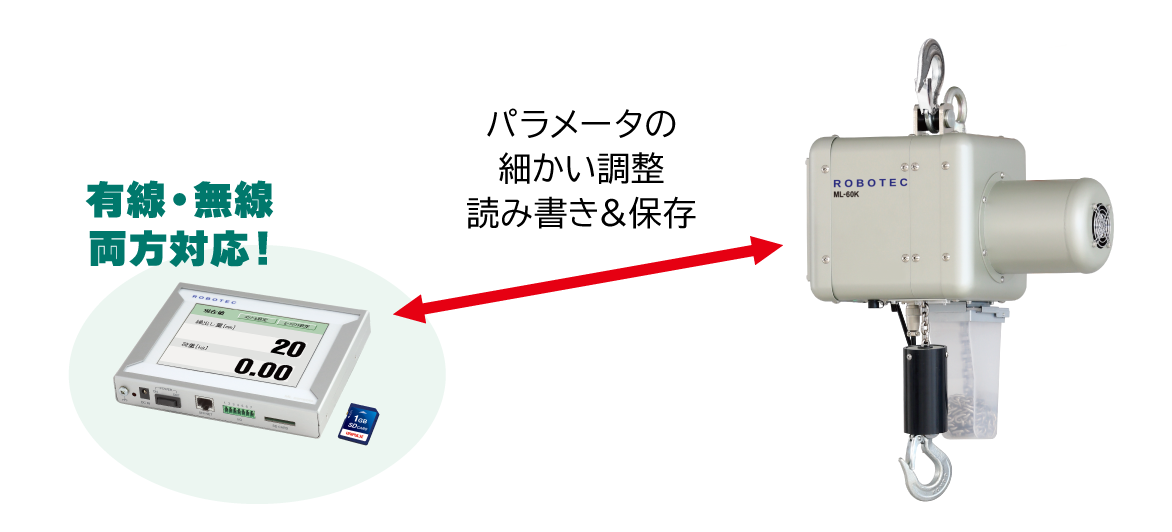

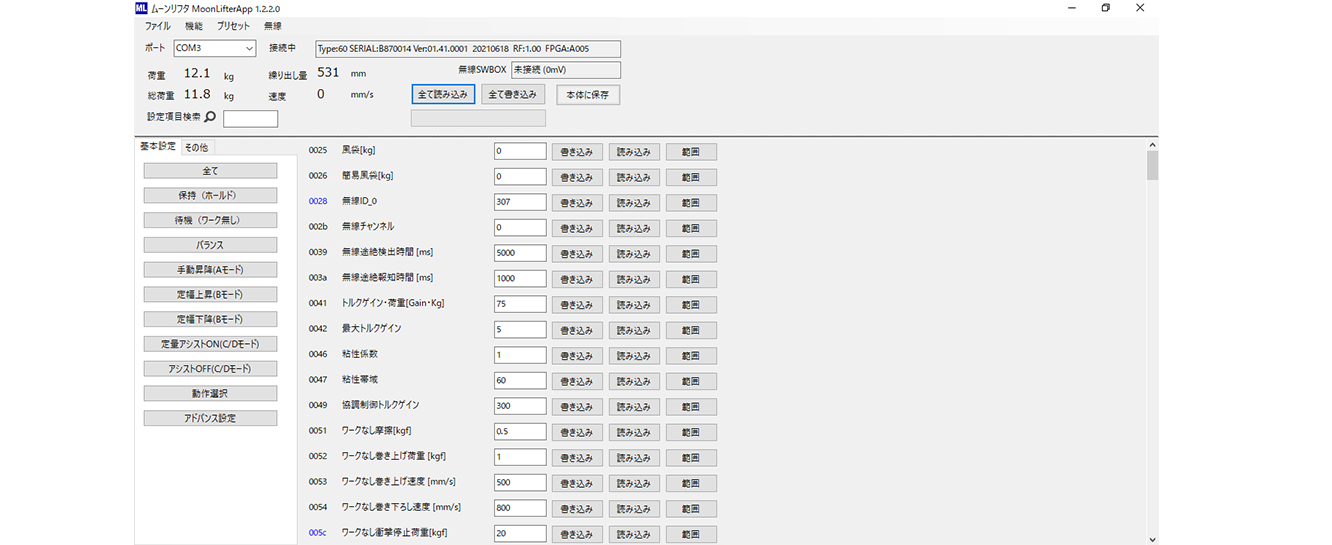

無料PCアプリで簡単に設定変更。
こんな設定ができます！
使用する機能を選択するだけの簡単設定
タブレットPCでも使用可能。

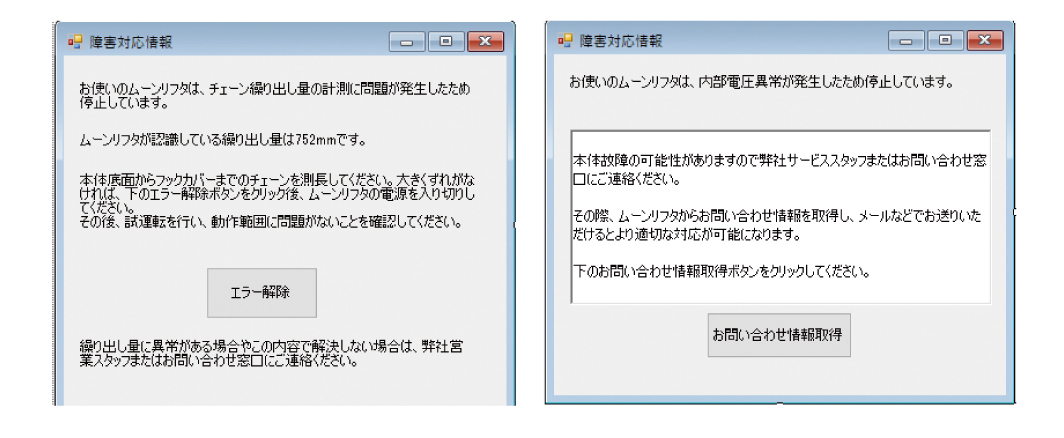

トラブル復帰が早い！
発生したエラー情報を確認できます。
そのままメールで送れるので、問い合わせがスムーズ！

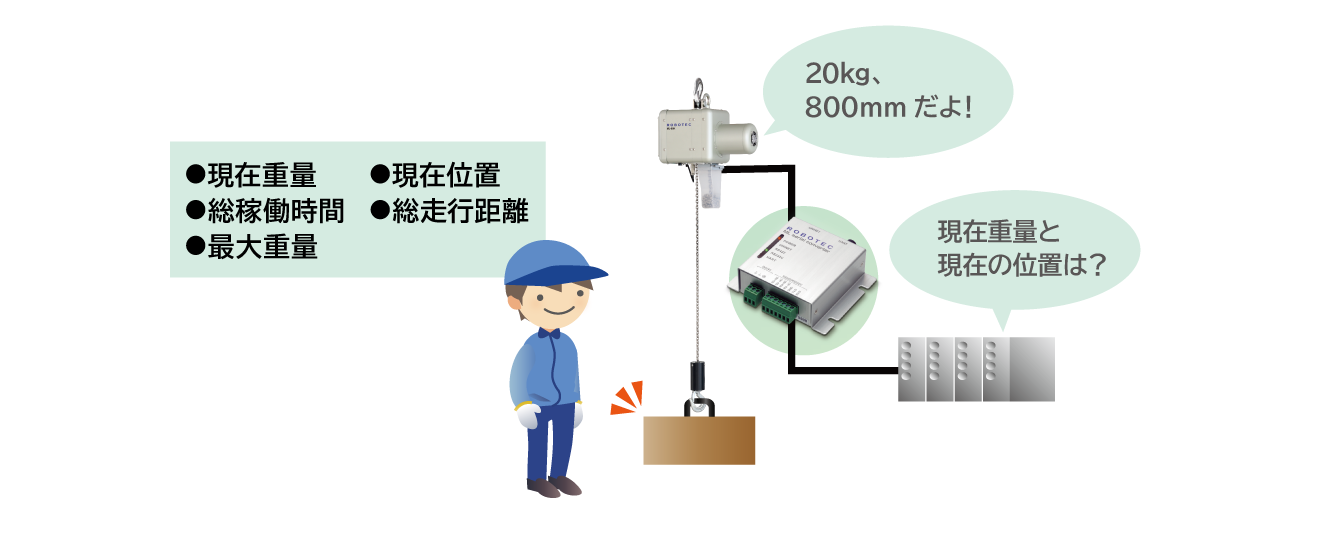

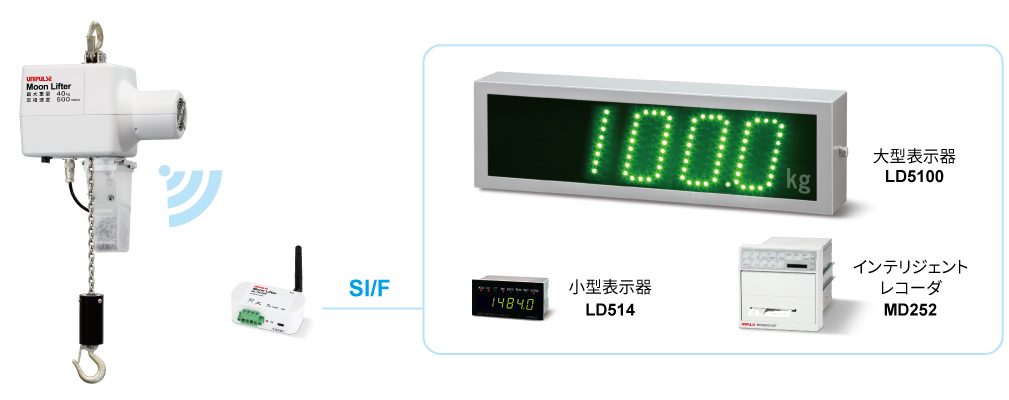

無線SI/F変換器 ML-RF2SIF
ワークの重量を無線で受信。
周辺機器と簡単に接続できるSI/F変換器です。
（SI/Fは弊社製機器と通信するための専用インターフェイスです）
SI/Fインターフェイス対応 周辺機器

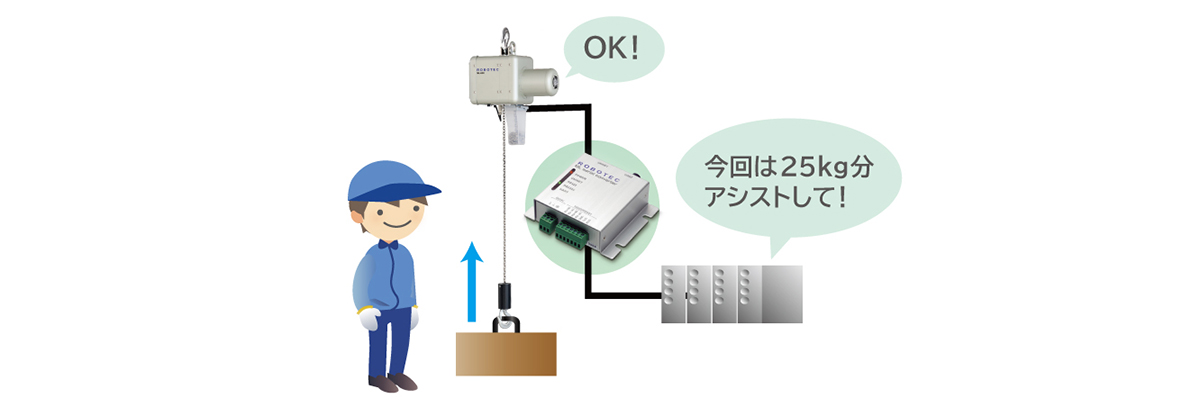

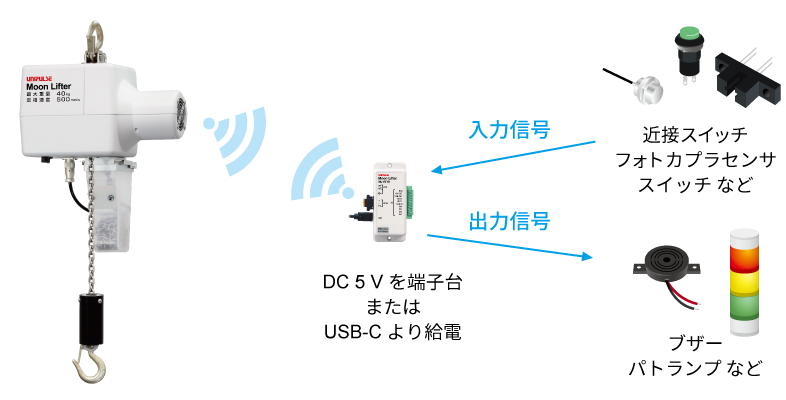

無線外部制御器 ML-RFIO
ムーンリフタに無線で制御信号を送受信する外部制御器です。
● 吊具の操作とスイッチのON/OFFが連動することでコントローラ操作が不要になります。
● バランスやホールドなどのムーンリフタの状態を出力することもできます。

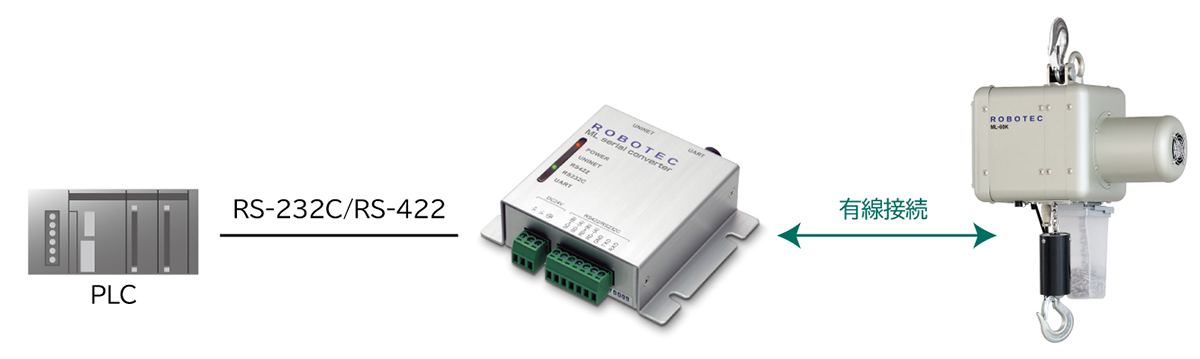

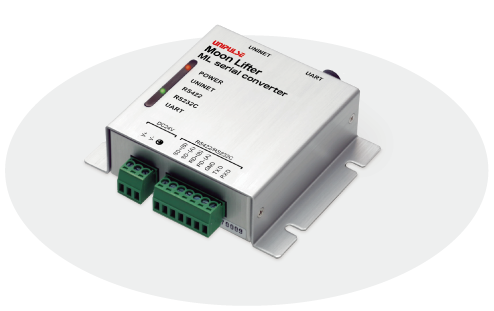

シリアル変換器 ML SERIAL CONVERTER
PLCと通信するためのシリアル変換器です。
（並列運転オプションとの併用はできません）

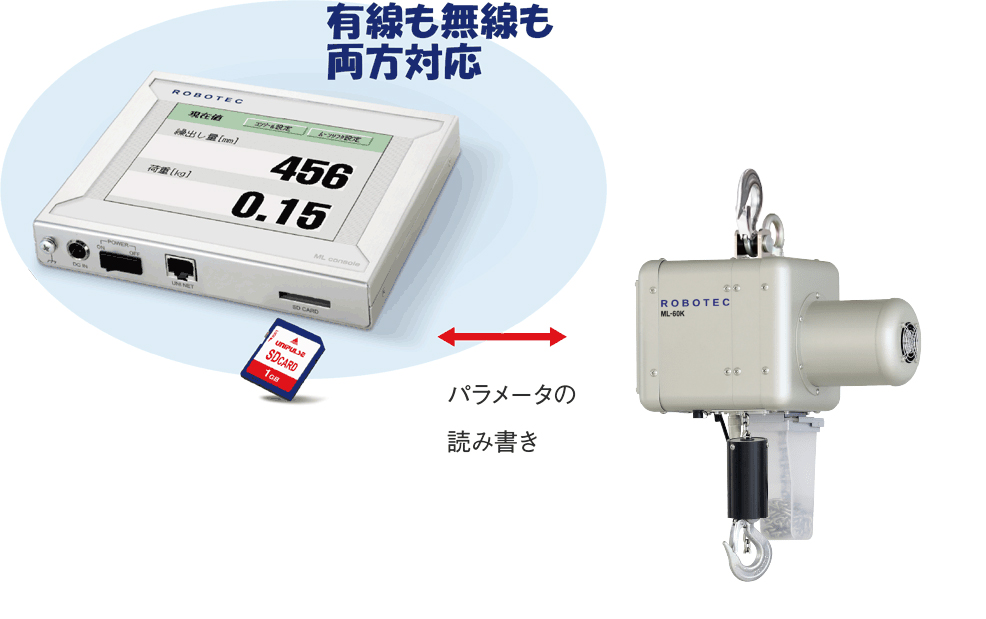

ムーンリフタの設定変更に
リアルタイムで確認

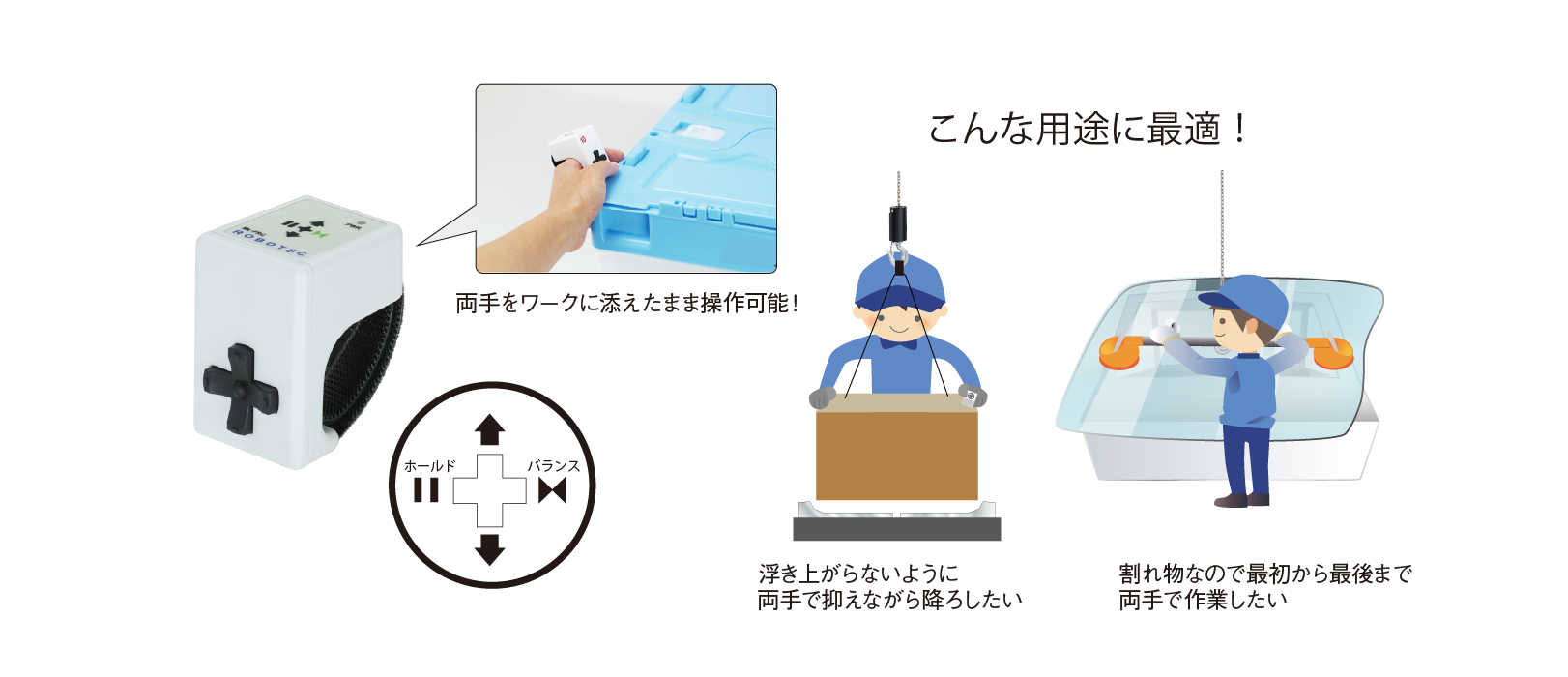

指リモコン ML-FRC
視線をそらさず両手をワークに添えたまま作業ができます。

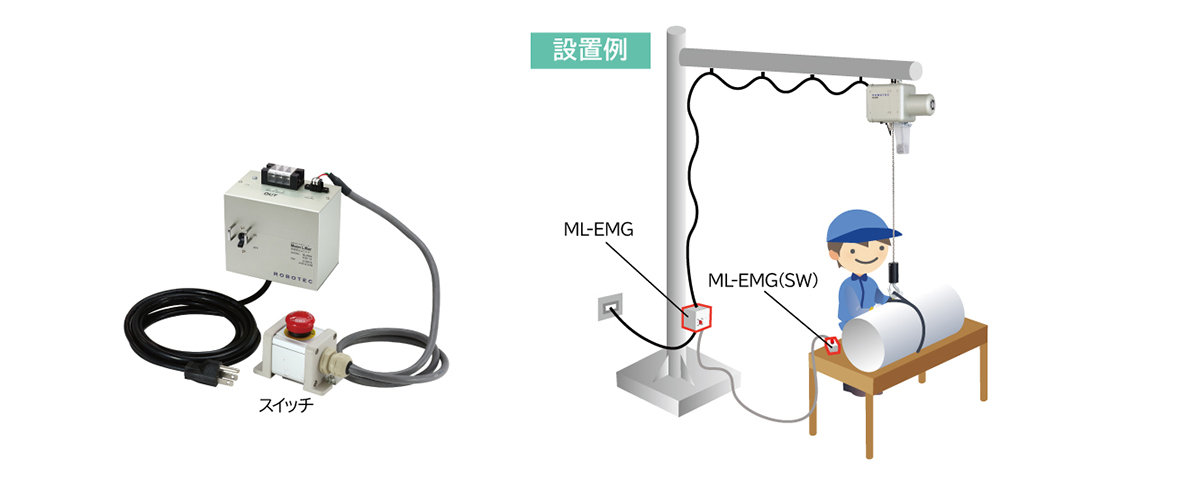

非常停止ユニット ML-EMG/ML-EMG(SW)
電源ラインに接続するだけで設置できます。
電動バランサ導入に向けてご確認ください
ワークのサイズ ○○Ｗ×○○Ｈ×○○Ｄ mm
ワークの重量 ○○kg
可動範囲(横方向と縦方向)、運用方法についてご検討ください。
電動バランサ ムーンリフタ設置例
電動バランサ ムーンリフタの設置事例です。設置場所を選ばないムーンリフタ。フックで取り付けるだけですぐにお使いいただけます。
電動バランサ ムーンリフタの吊具例
電動バランサ ムーンリフタの吊具の一部をご紹介いたします。ワークの上げ下げ・原料投入・はめ込みなどの用途に合わせて最適な吊具をご提案いたします。
電動バランサ 主な仕様
電動バランサ ムーンリフタの仕様についてご紹介いたします。
外観図・取扱説明書について
ユニパルス株式会社 ダウンロードページへ

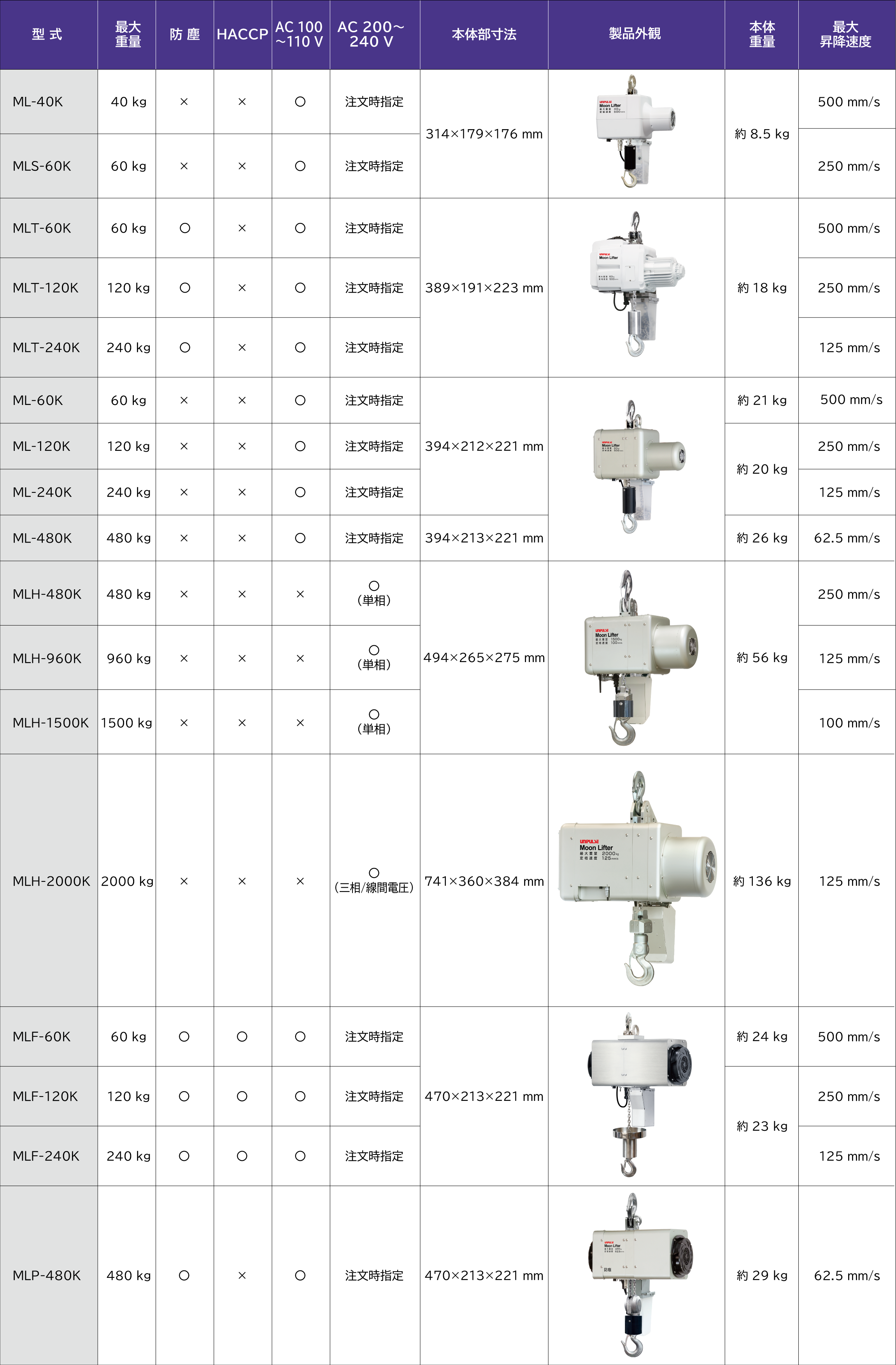

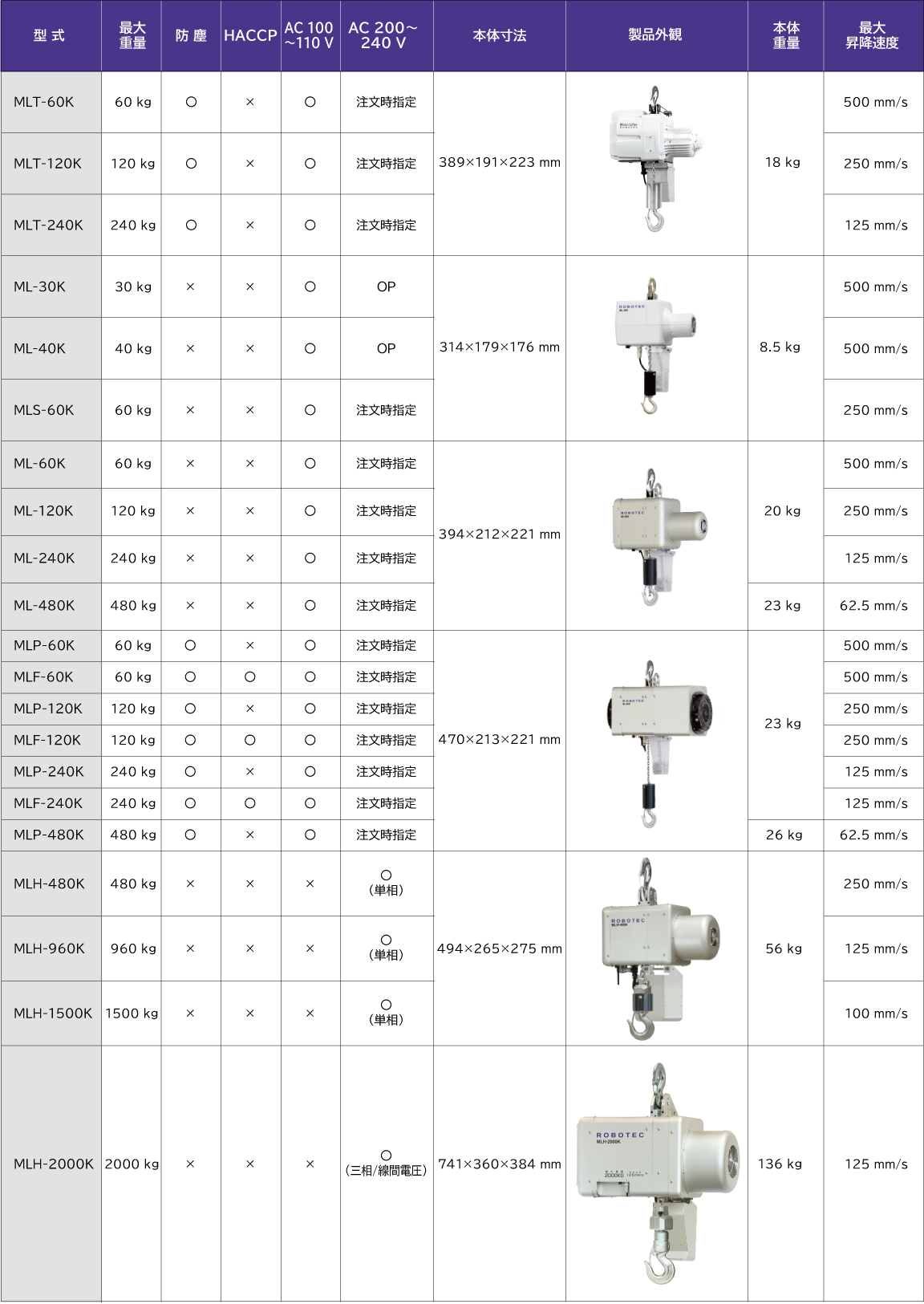

主な仕様

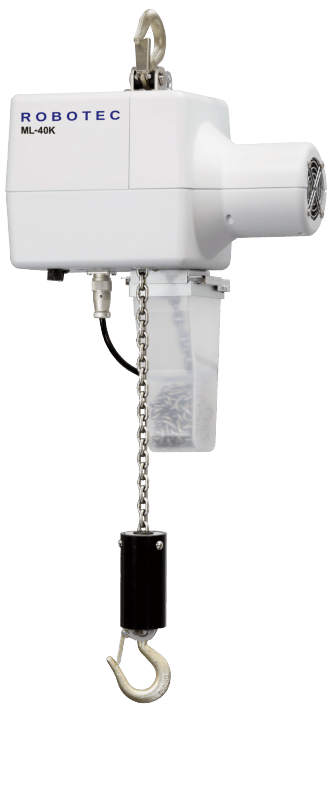

軽量タイプ ML-40K/MLS-60K
仕様
| 型式 | ML-40K | MLS-60K | |
|---|---|---|---|
| 最大重量 | 40 kg | 60 kg | |
| 最大昇降速度 | 500 mm/s | 250 mm/s | |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ4.0×12（無電解ニッケルメッキ） | ||
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 100 ～ 110 V（-15％ +10％）7 A | AC 100 ～ 110 V（-15％ +10％）5 A | |
| 本体部寸法 | 314×179×176 mm | ||
| 本体重量 | 約 8.5 kg | ||
| 使用温度範囲 | 0 ～ 40℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 3 m（交換が可能） | ||

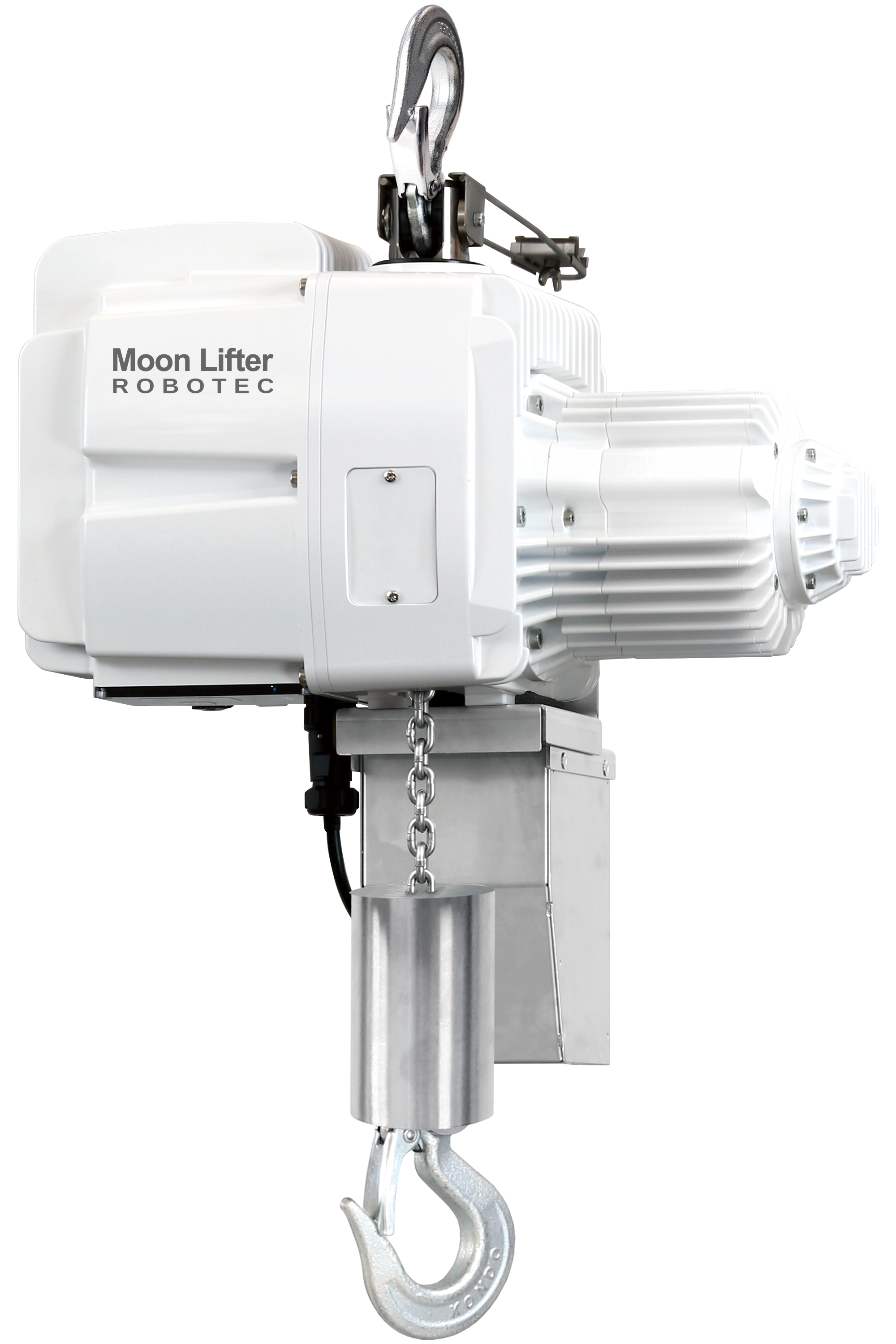

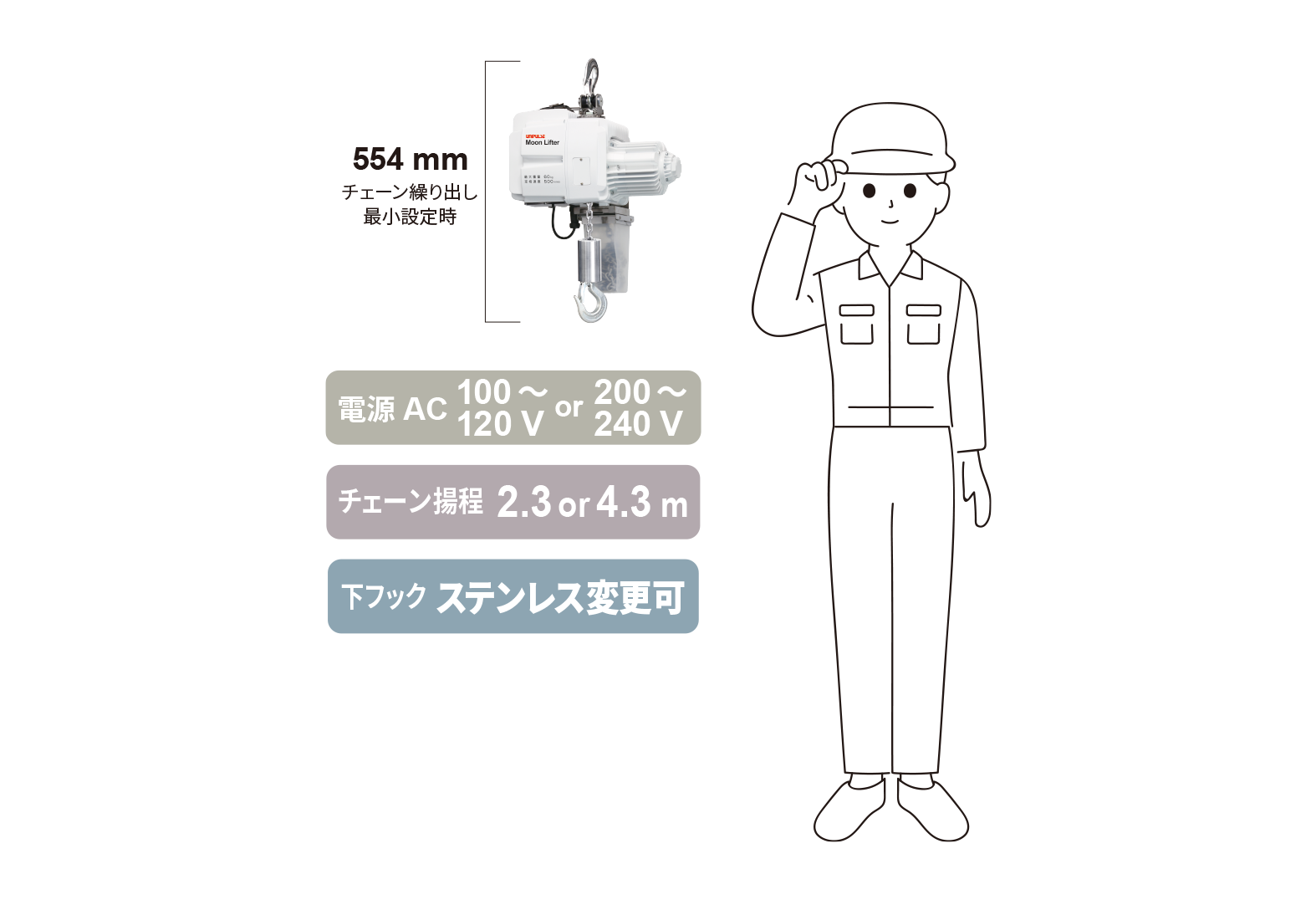

NEW!! 防塵・全天候タイプ MLT-60K/120K/240K
仕様
| 型式 | MLT-60K | MLT-120K | MLT-240K |
|---|---|---|---|
| 最大重量 | 60 kg | 120 kg | 240 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ5.0×15（ステンレス製） | ||
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 100 ～ 120 V（-15％ +10％）8 A | ||
| 本体部寸法 | 389×191×223 mm | ||
| 本体重量 | 約 18 kg | ||
| 使用温度範囲 | 0 ～ 40℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 3 m（交換が可能） | ||

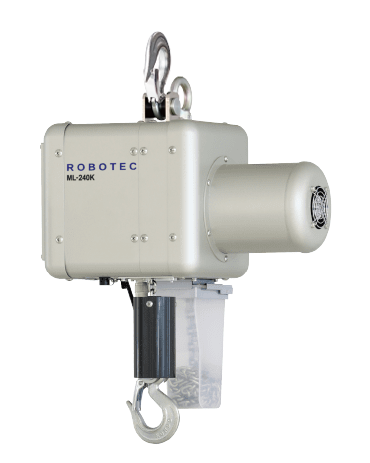

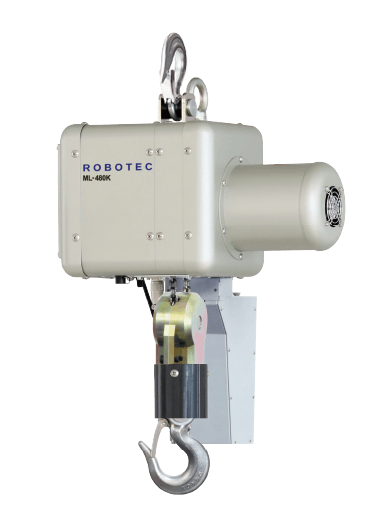

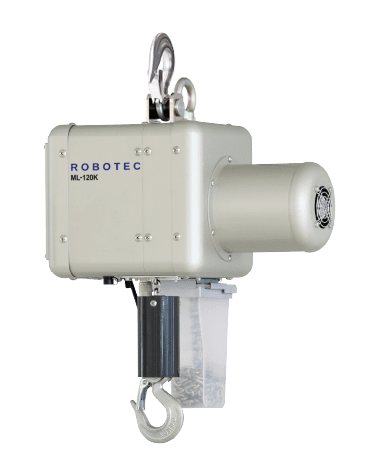

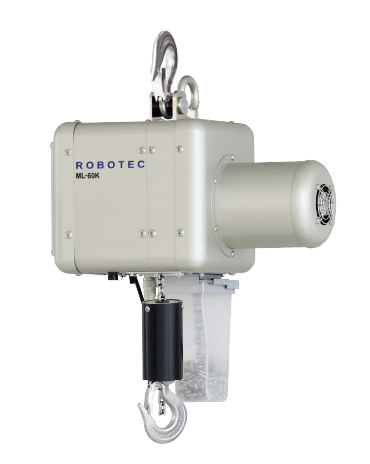

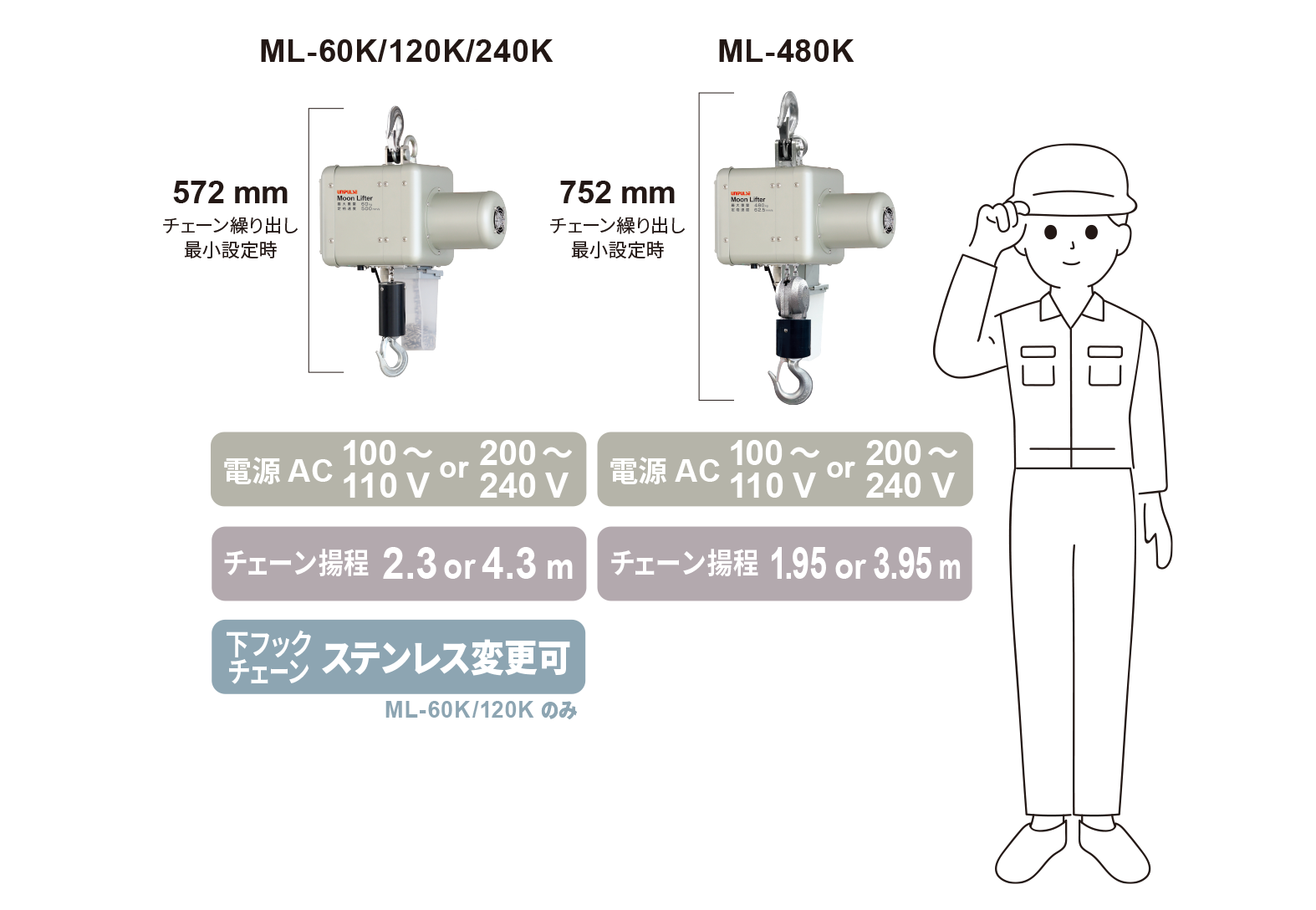

標準タイプ ML-60K/120K/240K/480K
仕様
| 型式 | ML-60K | ML-120K | ML-240K | ML-480K |
|---|---|---|---|---|
| 最大重量 | 60 kg | 120 kg | 240 kg | 480 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s | 62.5 mm/s |
| 揚程（標準/オプション） | 2300 mm/4300 mm | 1950 mm/3950 mm | ||
| チェーン | φ4.0×12（無電解ニッケルメッキ） | |||
| チェーン破断強度 | 20 kN 以上 | |||
| 電源 | AC 100 ～ 110 V（-15％ +10％）8 A | |||
| 本体部寸法 | 394×212×221 mm | 394×213×221 mm | ||
| 本体重量 | 約 21 kg | 約 20 kg | 約 26 kg | |
| 使用温度範囲 | 0 ～ 40℃ | |||
| 使用湿度範囲 | 80% RH 以下（結露不可） | |||
| 耐久性 | M8 相当 | |||
| 電源ケーブル | 約 3 m（交換が可能） | |||

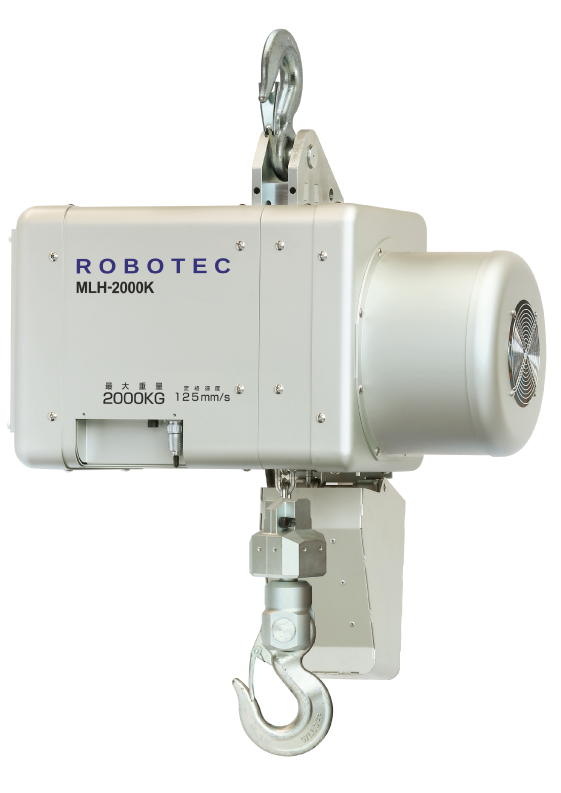

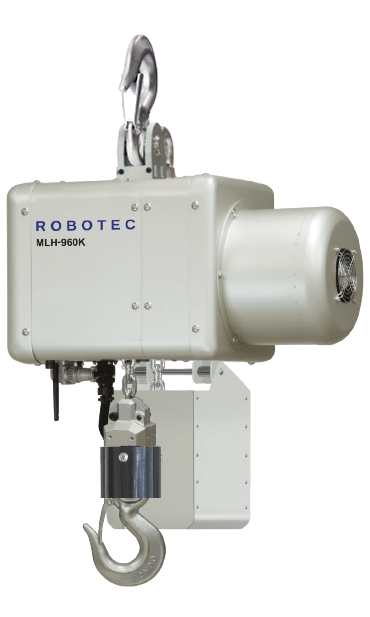

超重量タイプ MLH-480K/960K/1500K/2000K
仕様
| 型式 | MLH-480K | MLH-960K | MLH-1500K | MLH-2000K |
|---|---|---|---|---|
| 最大重量 | 480 kg | 960 kg | 1500 kg | 2000 kg |
| 最大昇降速度 | 250 mm/s | 125 mm/s | 100 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | |||
| チェーン | φ8×23（無電解ニッケルメッキ） | φ10×28（無電解ニッケルメッキ） | ||
| チェーン破断強度 | 100 kN 以上 | 160 kN 以上 | ||
| 電源 | AC 200 ～ 240 V（-15％ +10％）16 A（単相） | AC 200 ～ 240 V（-15％ +10％）15 A（三相/線間電圧） | ||
| 本体部寸法 | 494×265×275 mm | 741×360×384 mm | ||
| 本体重量 | 約 56 kg | 約 136 kg | ||
| 使用温度範囲 | 0 ～ 40℃ | |||
| 使用湿度範囲 | 80% RH 以下（結露不可） | |||
| 電源ケーブル | 約 3 m（交換が可能） | |||
HACCPタイプ MLF-60K/120K/240K
仕様
| 型式 | MLF-60K | MLF-120K | MLF-240K |
|---|---|---|---|
| 最大重量 | 60 kg | 120 kg | 240 kg |
| 最大昇降速度 | 500 mm/s | 250 mm/s | 125 mm/s |
| 揚程 | 2300 mm/4300 mm（オプション） | ||
| チェーン | φ4.0×12（ステンレス製） | φ4.0×12（無電解ニッケルメッキ） | |
| チェーン破断強度 | 20 kN 以上 | ||
| 電源 | AC 100 ～ 110 V（-15％ +10％）8 A | ||
| 本体部寸法 | 470×213×221 mm | ||
| 本体重量 | 約 24 kg | 約 23 kg | |
| 使用温度範囲 | 0 ～ 40℃ | ||
| 使用湿度範囲 | 80% RH 以下（結露不可） | ||
| 耐久性 | M8 相当 | ||
| 電源ケーブル | 約 3 m（交換が可能） | ||
防塵タイプ MLP-480K
仕様
| 型式 | MLP-480K |
|---|---|
| 最大重量 | 480 kg |
| 最大昇降速度 | 62.5 mm/s |
| 揚程 | 1950 mm/3950 mm（オプション） |
| チェーン | φ4.0×12（無電解ニッケルメッキ） |
| チェーン破断強度 | 20 kN 以上 |
| 電源 | AC 100 ～110 V（-15％ +10％）8 A |
| 本体部寸法 | 470×213×221 mm |
| 本体重量 | 約 29 kg |
| 使用温度範囲 | 0 ～ 40℃ |
| 使用湿度範囲 | 80% RH 以下（結露不可） |
| 耐久性 | M8 相当 |
| 電源ケーブル | 約 3 m（交換が可能） |

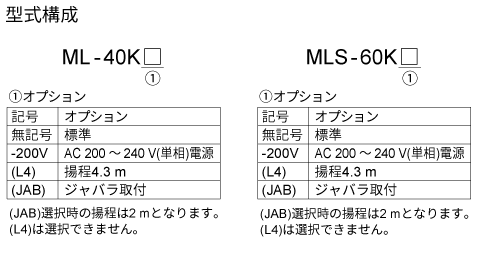

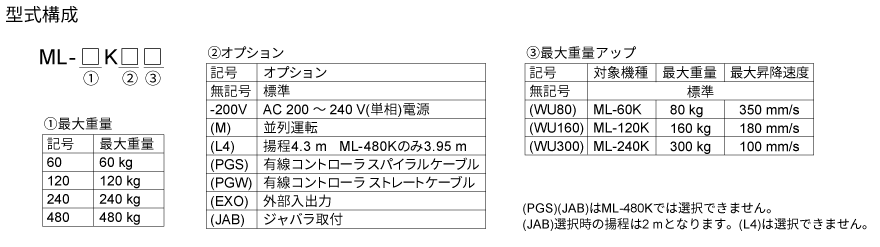

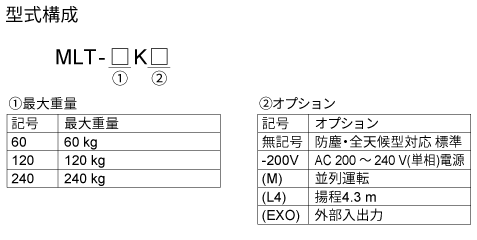

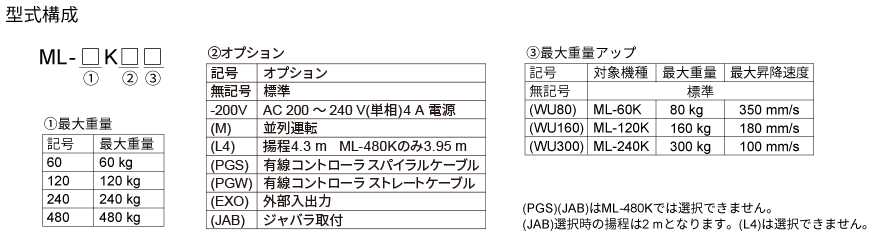

型式構成
