ムーンリフタとは
10～1500㎏のワークを吊り上げて軽い力で移動させる電動バランサです。AC100VまたはAC200Vで動き、荷重センサとサーボモータで力と位置を常に検知しながらワークの上げ下げをサポートします。スムーズで精密な位置合わせと安全な両手作業を実現しました。重さの違うワークにも柔軟に対応します。機械装置などの製造工程で組み付けを手助けしたり、袋入りの原料の解袋作業や物流一般などで広くご利用いただいています。
手元スイッチが無線なので設置場所を選びません。可動範囲は4mまで対応します。鋳造、機械加工、溶接などの現場でご要望の多い防塵タイプや、本体ボディ、上下フックがステンレス製、ダストパンや食品機械用潤滑油を採用したHACCP対応タイプもあります。末端はアイフックですが、ワークにぴったりの把持具もご用意いたしております。
「ムーンリフタ」は株式会社ロボテックの登録商標です。
コンセントを挿すだけの手軽さ
必要な配線はAC100VまたはAC200Vの電源だけ！！エア源、エア配管は不要です。
安全性
ユーザーに合った安全対策や上限・下限設定、速度設定などのチューニングができます。
速度制限、位置制限、非常停止時のブレーキ機能などがあらかじめ搭載されています。
巻き上げ・巻き下げにそれぞれ速度制限、位置制限が設定できます。
予め決めた位置に近づくと速度制限がかかり減速します。電源OFF時、非常停止時はチェーンをブレーキで保持。ワークの落下を防ぎます。
操作性
モータの軸トルクと回転速度を計測して出力を調整することでワークをバランス制御します。重量に関わらず軽い力で動かすことができます。
人の力を感知してアシストするので、ストレスフリーでスムーズな動きを実現しました。さらに、ワークの動きの慣性をキャンセルする「慣性キャンセラー」を標準装備。超重量物をより安全にハンドリングできるようになりました。
また、バランス状態では両手での作業ができます。
精密さ
チェーンの張力と速度を計測してワークをバランス制御。ワークの重量に関わらず精密な組み立てをバックアップします。
ご利用イメージ
ユーザー事例 現場の声をいただきました
パナソニックホームズ株式会社 様
邸別一貫生産の家づくりが特長の住宅メーカー様です。大型窓ガラスを「やさしく、そっと」接地する作業にお使いいただいています。（日刊工業新聞 2021年1月掲載）
恩地食品株式会社 様
調理麺などを製造する製麺メーカー様です。プラコン積み重ね作業にお使いいただいています。(月刊食品工場長 2020年10月号)
共和産業 株式会社様
建設機械や農業機械用運転席（キャビン)のメーカー様です。(新製品情報 特別別冊 2019年1月号掲載)キャビンのドアの組み付けにお使いいただいています。

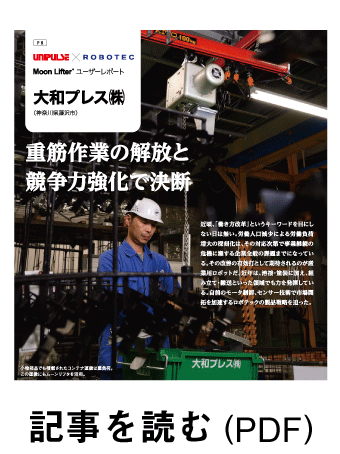

大和プレス 株式会社 様
トラック用バンパーを主力にする、一次部品メーカー様です。ワークの工程間搬送にお使いいただいています。(新製品情報 2018年10月号掲載)
株式会社 三五関東 様
関東を拠点とした排気管・排ガス浄化装置のメーカー様です。溶接ロボットへの組み付け作業にお使いいただいています。(新製品情報 特別別冊 2017年11月号掲載)
導入に向けてご確認ください
ワークのサイズ ○○Ｗ×○○Ｈ×○○Ｄ mm
ワークの重量 ○○kg
可動範囲(横方向と縦方向)、運用方法についてご検討ください。
ムーンリフタ設置例
ムーンリフタの設置事例です。設置場所を選ばないムーンリフタ。フックで取り付けるだけですぐにお使いいただけます。
ムーンリフタの吊具例
ムーンリフタの吊具の一部をご紹介いたします。ワークの上げ下げ・原料投入・はめ込みなどの用途に合わせて最適な吊具をご提案いたします。
主な仕様
ML-30K
最大吊上荷重 ： 30kg
最大昇降速度 ： 500mm/s
本体重量 ： 約8.5kg（チェーン・フック込み）
チェーン ： 線径4 × ピッチ12 mm（無電解ニッケル処理）
ML-60K
最大吊上荷重 ： 60kg
最大昇降速度 ： 500mm/s
本体重量 ： 約20kg（チェーン・フック込み）約23kg（防塵タイプ）
チェーン ： 線径4 × ピッチ12 mm（無電解ニッケル処理）
ML-120K
最大吊上荷重 ： 120kg
最大昇降速度 ： 250mm/s
本体重量 ： 約20kg（チェーン・フック込み）約23kg（防塵タイプ）
チェーン ： 線径4 × ピッチ12 mm（無電解ニッケル処理）
ML-240K
最大吊上荷重 ： 240kg
最大昇降速度 ： 125mm/s
本体重量 ： 約20kg（チェーン・フック込み）約23kg（防塵タイプ）
チェーン ： 線径4 × ピッチ12 mm（無電解ニッケル処理）
ML-480K
最大吊上荷重 ： 480kg
最大昇降速度 ： 62.5mm/s
本体重量 ： 約23kg（チェーン・フック込み）約26kg（防塵タイプ）
チェーン ： 線径4 × ピッチ12 mm（無電解ニッケル処理）
MLH-480K
最大吊上荷重 ： 480kg
最大昇降速度 ： 250mm/s
本体重量 ： 約56kg（チェーン・フック込み）
チェーン ： 線径8 × ピッチ23 mm（無電解ニッケル処理）
MLH-960K
最大吊上荷重 ： 960kg
最大昇降速度 ： 125mm/s
本体重量 ： 約56kg（チェーン・フック込み）
チェーン ： 線径8 × ピッチ23 mm（無電解ニッケル処理）
MLH-1500K
最大吊上荷重 ： 1500kg
最大昇降速度 ： 100mm/s
本体重量 ： 約56kg（チェーン・フック込み）
チェーン ： 線径8 × ピッチ23 mm（無電解ニッケル処理）
