製品概要
耐負荷500％ ! 小型引張圧縮両用ロードセル
- 容量1N、2N、5N、10N、20N、50N
- 11W×14H×4Dmmの超小型サイズ
- 耐負荷500％でオーバーロードに強い
- 張力測定、コネクタの嵌合チェックや実験などの用途に最適！
超小型
省スペースな設置が可能。並べての設置にも最適。
取り付けも容易
両端にタップが切ってあり、アクチュエータ先端に取り付けやすい。
破損しにくい
微小荷重での計測においては、とくに破損が起こりやすく、可動部に取り付けるため、ケーブルの断線も発生しやすい。
耐負荷500％！ 断線しにくいロボットケーブルを採用！
仕様
| 型式 | USM-1N USM-2N |
USM-5N USM-10N USM-20N USM-50N |
|
|---|---|---|---|
| 定格容量 | 1, 2 | 5, 10, 20, 50 | N |
| 定格出力 | 約0.4 | mV/V | |
| 許容過負荷 | 500 | %R.C. | |
| ゼロバランス | ±0.3 | mV/V | |
| 非直線性 | 0.2 | 0.1 | %R.O. |
| ヒステリシス | 0.2 | 0.1 | %R.O. |
| 繰返し性 | 0.1 | %R.O. | |
| 補償温度範囲 | -10～+60 | ℃ | |
| 許容温度範囲 | -20～+70 | ℃ | |
| 零点の温度影響 | 1 | %R.O./10℃ | |
| 出力の温度影響 | 1 | %R.O./10℃ | |
| 入力端子間抵抗 | 約1000 | Ω | |
| 出力端子間抵抗 | 約1000 | Ω | |
| 推奨印加電圧 | 5 | V | |
| 最大印加電圧 | 7.5 | V | |
| 絶縁抵抗 | 1000以上 | MΩ | |
| ケーブル | φ2 4芯シールドロボットケーブル 1m先端柳線 |
||
| ケーブル配線色 | ＋EXC：赤 ＋SIG：緑 －EXC：黒 －SIG：白 SHIELD: 黄 |
||
| 材質 | アルミニウム合金 | ||
| 定格負荷でのたわみ | 1N：0.006 2N：0.007 5N：0.005 10N：0.011 20N：0.011 50N: 0.023 |
mm | |
| 固有振動数 | 1N：2.7 2N：3.1 5N：3.8 10N：3.3 20N：4.1 50N: 4.3 |
kHz | |
| 重量 | 約2（ケーブルを除く） | 約3（ケーブルを除く） | g |

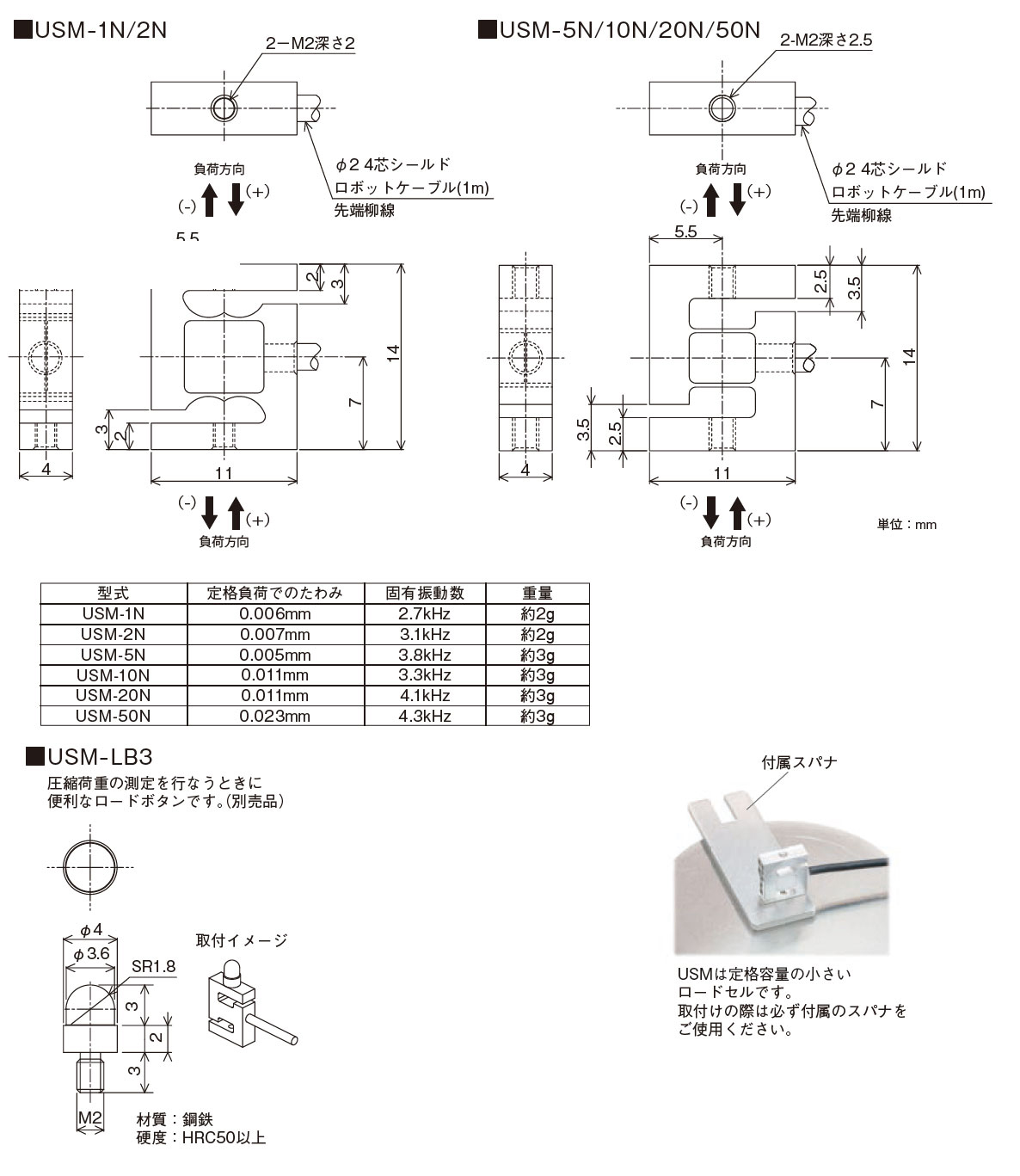

外形寸法
ダウンロード
|
製品カタログ（PDF）
|
USMカタログ(592 KB) | 日 | 英 | |
|---|---|---|---|---|
|
取扱説明書（PDF）
|
USMマニュアル(2 MB) | 日 | 英 |
2D外観図
|
DXF
（ZIP） |
| USM 1/2N外観図_DXF(16 KB) | 日 | |||
| USM 5/10/20/50N外観図_DXF(16 KB) | 日 |
PDF
|
||
| USM 1/2N外観図_PDF(209 KB) | 日 | |||
| USM 5/10/20/50N外観図_PDF(210 KB) | 日 |
3D外観図
|
STEP
（ZIP） |
|
| USM 1/2N外観図_STEP(227 KB) | 日 | |||
| USM 5/10/20/50N外観図_STEP(100 KB) | 日 | |||
|
サポートツール
|
||||
|
ソフトウェア
|
||||
