製品概要
仕様
| 型式 | USH-10KN, USH-20KN | USH-50KN | ||
|---|---|---|---|---|
| 定格容量 | 10,20 | 50 | kN | |
| 定格出力 | 1±20% | mV/V | ||
| 許容過負荷 | 200 | %R.C. | ||
| ゼロバランス | ±20 | %R.O. | ||
| 非直線性 | 0.2 | %R.O. | ||
| ヒステリシス | 0.15 | %R.O. | ||
| 繰返し性 | 0.1 | %R.O. | ||
| 補償温度範囲 | －10 ～ ＋70 | ℃ | ||
| 許容温度範囲 | －30 ～ ＋85 | ℃ | ||
| 零点の温度影響 | 0.2 | %R.O./10℃ | ||
| 出力の温度影響 | 0.2 | %R.O./10℃ | ||
| 入力端子間抵抗 | 約1000 | Ω | ||
| 出力端子間抵抗 | 約1000 | Ω | ||
| 推奨印加電圧 | 5 | V | ||
| 最大印加電圧 | 7.5 | V | ||
| 絶縁抵抗 | 1000以上 | MΩ | ||
| ケーブル | φ2 6芯シールドロボットケーブル 3m 先端柳線 |
|||
| ケーブル配線色 | ＋EXC：赤 ＋S：黄 －S：橙 －EXC：黒 ＋SIG：緑 －SIG：白 SHIELD: 青 |
|||
| 定格負荷でのたわみ | 0.06 | 0.07 | mm | |
| 固有振動数 | 20 | 15 | kHz | |
| 材質 | ステンレス | |||
| 重量 | 約100 | 約180 | g | |

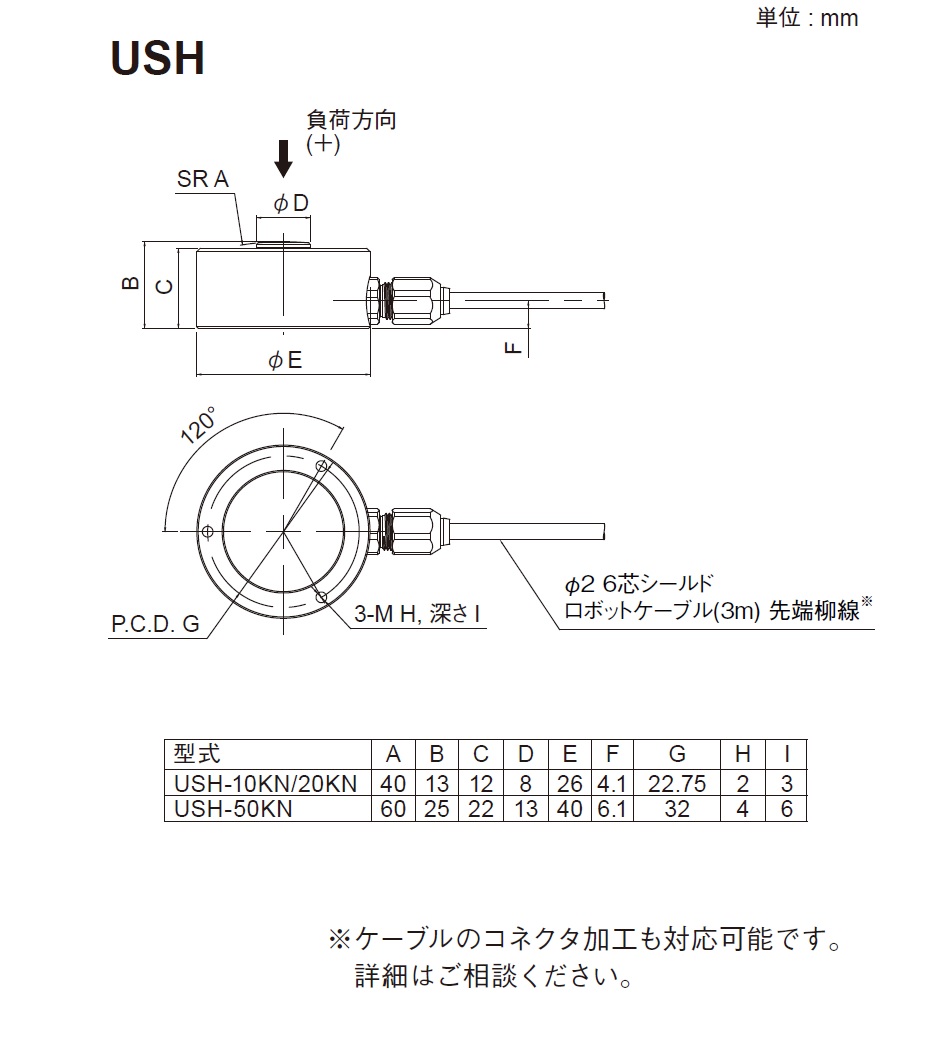

外形寸法
ダウンロード
|
製品カタログ（PDF）
|
URM/USH/UBFHカタログ(880 KB) | 日 | ||
|---|---|---|---|---|
|
取扱説明書（PDF）
|
USHマニュアル(2 MB) | 日 | 英 |
2D外観図
|
DXF
（ZIP） |
| USH-10/20KN外観図_DXF(39 KB) | 日 | |||
| USH-50KN外観図_DXF(47 KB) | 日 |
PDF
|
||
| USH-10/20KN外観図_PDF(171 KB) | 日 | |||
| USH-50KN外観図_PDF(171 KB) | 日 |
3D外観図
|
STEP
（ZIP） |
|
| USH-10/20KN外観図_STEP(221 KB) | 日 | |||
| USH-50KN外観図_STEP(226 KB) | 日 | |||
|
