No. NEG-L00C
ML-RF2USB または ML-UN2USBを接続したパソコンでPCアプリを開き
設定したいムーンリフタと接続後、アプリケーションノートタブを選択し
上記No.をご入力ください。設定が自動で反映されます。
作業の手順
1.リフティングピンを持ちワークまで近づける
2.リフティングピンのボタンを押し、ねじ穴に差込む
2.リフティングピンのボタンを押し、ねじ穴に差込む
ポイントワークの重心に近い位置にタップがない場合はリフティングピンを複数使用するのもお勧めです。
3.
ボタンですぐにアシスト開始（バランス状態へ移行）
ポイント ボタンを押した後、バランス完了のブザーが鳴ります。その後動作を行ってください。
ボタンを押した後、バランス完了のブザーが鳴ります。その後動作を行ってください。
4.目的の位置まで両手でワークを搬送
5.ボタンでアシスト終了（待機状態へ移行）
6.リフティングピンのボタンを押し、ねじ穴から抜く
7.リフティングピンが軽い力で昇降できるようになる
イレギュラー操作
いつもより重たいワークを搬送する場合は、
ボタンでワークを吊った状態で ボタンを押してください。
ボタンでワークを吊った状態で ボタンを押してください。
吊具について
■仕様
| 製品名 | リフティングピン |
|---|---|
| 吊具重量 | 217 g （径による） |
| 許容ワーク重量 | 210 kg（径、吊り角度による） |
| 特徴 | M8、10、12、14、16、20、24をラインアップ ねじ穴があるワークを簡単に持ち上げられる |

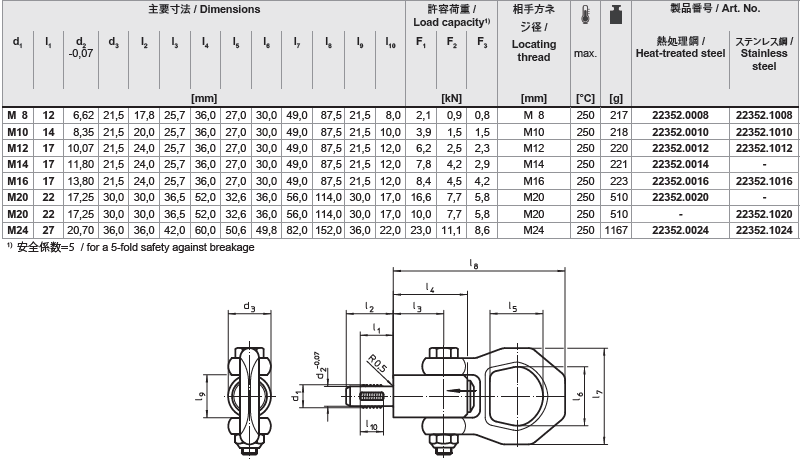

■外形寸法
ムーンリフタを設置する方法
現場に合うものを選定してください。（画像をクリックすると詳細を表示します）
こんな時は動きを調整しましょう！
ワークをもっと軽く動かしたい
持ち上げる際にボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい
ボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたいワークを置く際にボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい
ボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたいバランス昇降中、手を離した瞬間にワークを静止させたい
リモコンでの昇降速度を変更したい
待機時（アシストをしていない状態）に吊具が自動で巻上がらず、ワークが掴みやすくなるようにしたい
待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい
天井が高く吊具を降ろすのが大変
吊具で掴んだ後、ボタンを押すと所定の高さまで自動で移動して欲しい
ボタンを押すと所定の高さまで自動で移動して欲しいバランス状態へ移行した際にワーク重量が従来より軽く、ワークが勝手に持ち上がってしまった際に止まる設定にしたい
消費電力を抑えたい
調整方法
PCアプリにて下記設定に変更すると、このアプリケーションノートと同じ動きを実現できます。
| 番号 | 名称 | 変更内容 |
|---|---|---|
| 0025 | 風袋 | リフティングピンの重量を登録してください。 |
| 00b1 | バランス荷重 | ワークの重量を登録してください。 |
| 00c4 | 待機中BALANCE | 『定量アシスト』に変更されます。 |
| 00c8 | バランス中BALANCE(1) | 『アシストOFF』に変更されます。 |
さらに使い勝手を良くする設定
設定の保存について
設定を変更した後は必ず「本体に保存」ボタンを押してください。電源再投入時に元の設定に戻ってしまいます。
設定を変更した後は必ず「本体に保存」ボタンを押してください。電源再投入時に元の設定に戻ってしまいます。
ワークをもっと軽く動かしたい場合
「01a3 慣性補償係数」を『2』もしくは『1.5』に変更してください。
ただし吊ったワークが振動してしまう場合は『1』に戻してください。
また「0041 トルクゲイン・荷重」をワークが振動しない範囲で大きな値に変更するのも有効です。
ただし吊ったワークが振動してしまう場合は『1』に戻してください。
また「0041 トルクゲイン・荷重」をワークが振動しない範囲で大きな値に変更するのも有効です。
持ち上げる際にボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい場合
ボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい場合「00d1 アシストON増加レート」を少しずつ大きな値に変更してください。
アシスト荷重を1秒間に何kgずつ増やしていくかを設定します。
「00d3 アシストON 巻上げ速度」を少しずつ大きな値に変更してください。
アシストON時の巻き上げ速度の制限値です。
アシスト荷重を1秒間に何kgずつ増やしていくかを設定します。
「00d3 アシストON 巻上げ速度」を少しずつ大きな値に変更してください。
アシストON時の巻き上げ速度の制限値です。
ワークを置く際にボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい場合
ボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい場合「00d2 アシストOFF減衰レート」を少しずつ大きな値に変更してください。
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4 アシストOFF 巻下ろし速度」を少しずつ大きな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4 アシストOFF 巻下ろし速度」を少しずつ大きな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
バランス昇降中、手を離した瞬間にワークを静止させたい場合
慣性をキャンセルしすぐにワークを静止させるには「01ab 急制動判定荷重」を『-0.5』に設定してください。
元の動きに戻したい場合は『0.5』に設定してください。
元の動きに戻したい場合は『0.5』に設定してください。
リモコンでの昇降速度を変更したい場合
「0081 手動巻き上げ速度」、「0082 手動巻き下ろし速度」、
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」
を調整してください。
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」
を調整してください。
待機時（アシストをしていない状態）に吊具が自動で巻上がらず、ワークに届きやすくする設定
「0052 ワークなし巻き上げ荷重」を『0』に変更してください。
待機中でもフックが自動で上がらなくなります。
その場合は「01ad 急制動判定荷重」を『-0.5』にするのもお勧めです。
その際はバランス中の挙動も変わるため、動作を確認後、お好みで設定してください。
元の動きに戻したい場合は『0.5』に設定してください。
待機中でもフックが自動で上がらなくなります。
その場合は「01ad 急制動判定荷重」を『-0.5』にするのもお勧めです。
その際はバランス中の挙動も変わるため、動作を確認後、お好みで設定してください。
元の動きに戻したい場合は『0.5』に設定してください。
待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい場合
リミット付近では減速するため、床に近づくと自動で減速させたい場合などにも有効です。
待機中の巻取りリミットは
「0095 ワークなし巻き取りリミット」を任意の値に変更してください。
待機中の繰出しリミットは
「0096 ワークなし繰り出しリミット」を任意の値に変更してください。
バランス中の巻取りリミットは
「0097 バランス時巻き取りリミット」を任意の値に変更してください。
バランス中の繰出しリミットは
「0098 バランス時繰り出しリミット」を任意の値に変更してください。
リモコン操作時の巻取りリミットは
「0091 巻き取りリミット」を任意の値に変更してください。
リモコン操作時の繰出しリミットは
「0092 繰り出しリミット」を任意の値に変更してください。
リミットに入力する任意の値はチェーンの「繰出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は設定が有効にならずリモコン操作時のリミットが適用されます。
待機中の巻取りリミットは
「0095 ワークなし巻き取りリミット」を任意の値に変更してください。
待機中の繰出しリミットは
「0096 ワークなし繰り出しリミット」を任意の値に変更してください。
バランス中の巻取りリミットは
「0097 バランス時巻き取りリミット」を任意の値に変更してください。
バランス中の繰出しリミットは
「0098 バランス時繰り出しリミット」を任意の値に変更してください。
リモコン操作時の巻取りリミットは
「0091 巻き取りリミット」を任意の値に変更してください。
リモコン操作時の繰出しリミットは
「0092 繰り出しリミット」を任意の値に変更してください。
リミットに入力する任意の値はチェーンの「繰出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は設定が有効にならずリモコン操作時のリミットが適用されます。
天井が高く吊具を降ろすのが大変な場合
「00c4 待機中BALANCE」を『定位置移動B』に変更してください。
「0131 目標位置B」に吊具が手で届くチェーンの繰出し量を登録してください。
移動速度が速い（遅い）場合は「0132 昇降速度B」で変更できます。
待機状態でボタンを押すと設定位置まで吊具が自動で下がってきます。
「0131 目標位置B」に吊具が手で届くチェーンの繰出し量を登録してください。
移動速度が速い（遅い）場合は「0132 昇降速度B」で変更できます。
待機状態で
ボタンを押すと設定位置まで吊具が自動で下がってきます。
吊具で掴んだ後、ボタンを押すと所定の高さまで自動で移動して欲しい場合
ボタンを押すと所定の高さまで自動で移動して欲しい場合「00c4 待機中UP」を『定幅上昇』に変更してください。
ボタンを押した際に「00a1 定幅上昇距離」に設定した距離分ワークが浮き上がります。
ワークが床から完全に浮く距離を設定してください。
移動が速い（遅い）場合は「00a2 定幅上昇速度」、「00a3 定幅上昇加速度」を調整してください。
「00e5 定幅上昇後」を「定位置移動A」に変更してください。
「0121 目標位置A」に自動で移動させたい繰出し量を設定してください。
「0125 到達後動作A」で移動後の状態をホールドにするかバランスにするかを選択できます。
移動速度が速い（遅い）場合は「0122 昇降速度A」で変更できます。
待機状態でボタンを押すと設定位置までチェーンが自動で巻上がります。
ボタンを押した際に「00a1 定幅上昇距離」に設定した距離分ワークが浮き上がります。ワークが床から完全に浮く距離を設定してください。
移動が速い（遅い）場合は「00a2 定幅上昇速度」、「00a3 定幅上昇加速度」を調整してください。
「00e5 定幅上昇後」を「定位置移動A」に変更してください。
「0121 目標位置A」に自動で移動させたい繰出し量を設定してください。
「0125 到達後動作A」で移動後の状態をホールドにするかバランスにするかを選択できます。
移動速度が速い（遅い）場合は「0122 昇降速度A」で変更できます。
待機状態で
ボタンを押すと設定位置までチェーンが自動で巻上がります。
バランス状態へ移行した際にワーク重量が従来より軽く、ワークが勝手に持ち上がってしまった際に止まる設定にしたい場合
「00d5 アシストON 巻き上げ距離リミット」に設定した距離分ワークが持ち上がってもムーンリフタにかかる重量が「00d1 バランス荷重」に設定した重量に到達しなかった場合にその高さで止まります。その際に「01d3 アシストON到達後動作」で設定した動作を行います。
消費電力を抑えたい場合
「0211 待機時エコブレーキ」を『有効』にし、「0212 待機時エコブレーキ時間」に任意の秒数を設定してください。
設定秒数経過後エコブレーキ状態に切り替わります。
エコブレーキ状態はそのまま動かすと自動で解除されます。
同様に「0215 バランス時エコブレーキ」と「0216 バランス時エコブレーキ」も設定してください。
設定秒数経過後エコブレーキ状態に切り替わります。
エコブレーキ状態はそのまま動かすと自動で解除されます。
同様に「0215 バランス時エコブレーキ」と「0216 バランス時エコブレーキ」も設定してください。
