必要なもの
■ ML-40K
■ MLを吊るすレール
■ AC100V電源
■ 紙袋差込吊具
■ PC接続ケーブル(ML-RF2USB)
■ PCソフト(無料)


作業の手順

1.紙袋差し込み吊具を持ち紙袋まで近づける
↓
2.吊具を紙袋の下面に差し込む
↓
3.UPボタンで紙袋を空中に吊りあげる
↓
4.バランスボタンでアシスト開始(バランス状態へ移行)

↓
5.目的の位置まで両手で紙袋を搬送
↓
6.チェーンが緩むまでDOWNボタンを押す
↓
7.バランスボタンで吊具が外せる状態(待機状態)になるため
紙袋から差し込み吊具を外す
↓
8.吊具が軽い力で昇降できるようになる

イレギュラー操作

荷重変動が大きかった等の理由により上下の動きがロックされた場合は、バランス ボタンを押してください。

吊具について

■仕様

製品名 紙袋差込吊具
吊具重量 4.3 kg
許容紙袋重量 25 kg
特徴 紙袋の下面に差し込み搬送する吊り具
サイズの異なる紙袋に対応できる

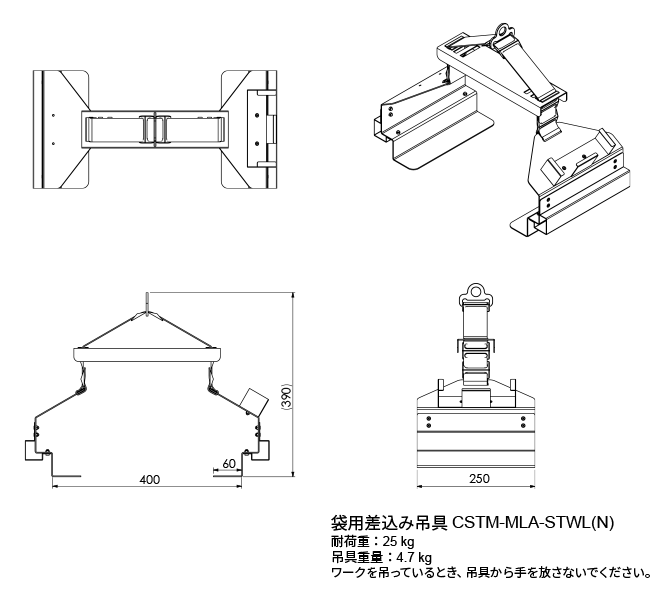

■外形寸法
寸法は一例です。
お客様のニーズに合わせた寸法で設計いたします。
外形寸法図

ムーンリフタを設置する方法

現場に合うものを選定してください。(画像をクリックすると詳細を表示します)





デモやお見積りをご希望の方はこちら

こんな時は動きを設定しましょう!
リモコン操作での上昇(下降)後、そのままバランス状態にしたい
紙袋をもっと軽く動かしたい
バランス昇降中、手を離した瞬間に紙袋が止まって欲しい
リモコンでの昇降速度を変更したい
待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい
天井が高く吊り具を降ろすのが大変
消費電力を抑えたい



設定変更箇所

PCアプリにて下記設定に変更すると、このアプリケーションノートと同じ動きを実現できます。

番号 名称 変更内容
0025 風袋 紙袋差込吊具の重量を登録してください。



ML-RF2USBを接続したパソコンでPCソフトを開き、
設定したいムーンリフタと無線接続後、No.KAM-U01Aとご入力ください。
上記設定が自動で反映されます。


PCアプリ(無料)について お問い合わせはこちら

さらに使い勝手を良くする設定

設定を変更した際は「書き込み」後、「本体に保存」ボタンを押してください。
本体に保存しなかった場合は、電源再投入時に元の設定に戻ってしまいます。
点線

リモコン操作での上昇(下降)後、そのままバランス状態にしたい場合
「00e1 上昇中UP」と「00e2 下降中DOWN」を『離したときにバランス』に変更してください。
リモコン操作をやめた際に計量を行いますので、上下に力を加えないでください。

点線

紙袋をもっと軽く動かしたい場合
「01a3 慣性補償係数」を『2』もしくは『1.5』に変更してください。
ただし使用中吊るした紙袋が振動してしまう場合は『1』に戻してください。
また「0041 トルクゲイン・荷重」を紙袋が振動しない範囲で大きな値に変更するのも有効です。

点線

バランス昇降中、手を離した瞬間に紙袋が止まって欲しい場合
慣性をキャンセルしすぐに紙袋が止まるため安全に搬送が行える設定です。
「01ab 急制動判定荷重」を『-0.5』に設定してください。
動きがイメージと異なり元の動きに戻したい場合は『0.5』に設定してください。

点線

リモコンでの昇降速度を変更したい場合
「0081 手動巻き上げ速度」、「0082 手動巻き下ろし速度」、
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」
を調整してください。

点線

待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい場合
リミット付近では減速するため、床に近づくと自動で減速させたい場合などにも有効です。
待機状態の巻き取りリミットは
「0095 ワークなし巻き取りリミット」を任意の値に変更してください。
待機状態の繰り出しリミットは
「0096 ワークなし繰り出しリミット」を任意の値に変更してください。
バランス状態の巻き取りリミットは
「0097 バランス時巻き取りリミット」を任意の値に変更してください。
バランス状態の繰り出しリミットは
「0098 バランス時繰り出しリミット」を任意の値に変更してください。
リモコン操作時の巻き取りリミットは
「0091 巻き取りリミット」を任意の値に変更してください。
リモコン操作時の繰り出しリミットは
「0092 繰り出しリミット」を任意の値に変更してください。
リミットに入力する任意の値はチェーンの「繰り出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は設定が有効にならずリモコン操作時のリミットが適用されます。

点線

天井が高く吊具を降ろすのが大変な場合
「00c4 待機中BALANCE」を『定位置移動B』に変更してください。
「0131 目標位置B」に吊具が手で届くチェーンの繰り出し量を登録してください。
移動速度が速い(遅い)場合は「0132 昇降速度B」で変更できます。
待機状態でバランスボタンを押すと設定位置まで吊具が自動で下がってきます。

点線

消費電力を抑えたい場合
「0211 待機時エコブレーキ」を『有効』にし、「0212 待機時エコブレーキ時間」に任意の秒数を設定してください。
設定秒数経過後エコブレーキ状態に切り替わります。
エコブレーキ状態はそのまま動かすと自動で解除されます。
同様に「0215 バランス時エコブレーキ」と「0216 バランス時エコブレーキ」も設定してください。
