必要なもの
■ ML-40K
■ MLを吊るすレール
■ 一斗缶回転吊具
■ AC100V電源
■ PC接続ケーブル（ML-RF2USB）
■ PCアプリ（無料）


作業手順

1.一斗缶回転吊具を持ち一斗缶まで近づける
↓
2.吊具のレバーを操作し一斗缶を掴む

ポイント クランプ時は吊具を下に押さえつけながらレバーを操作するとスムーズです。

↓
3.バランスボタンですぐにアシスト開始（バランス状態へ移行）

ポイント バランスボタンを押した後にバランス完了のブザーが鳴ってから持ち上げるとその後の動作がスムーズです。

↓
4.目的の位置まで両手で一斗缶を搬送
↓
5.高さを調整しホールドボタンを押す
↓
6.一斗缶を回転させ中身を容器へ注ぐ


↓
7.中身がなくなればバランスボタンを押す
一斗缶の傾き具合が変わり高さが合わなくなった場合はUPボタンで調整する
↓
8.一斗缶を目的の位置に接地させた後バランスボタンでアシスト終了。
吊具は自動で一斗缶を解放し待機状態へ移行
↓
9.吊具が軽い力で昇降できるようになる

イレギュラー操作

いつもより重たい一斗缶を搬送する場合は、UPボタンでワークを宙に浮かした状態でバランス ボタンを押してください。

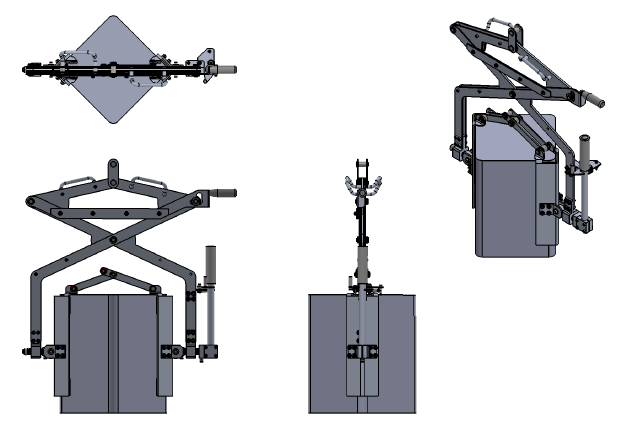

吊具について

■仕様

製品名 一斗缶回転吊具
吊具重量 4.2 kg
許容一斗缶重量 20 kg
特徴 回転機構付きで、空中で中身を出すことができる。


■外形寸法
寸法は一例です。
お客様のニーズに合わせた寸法で設計いたします。

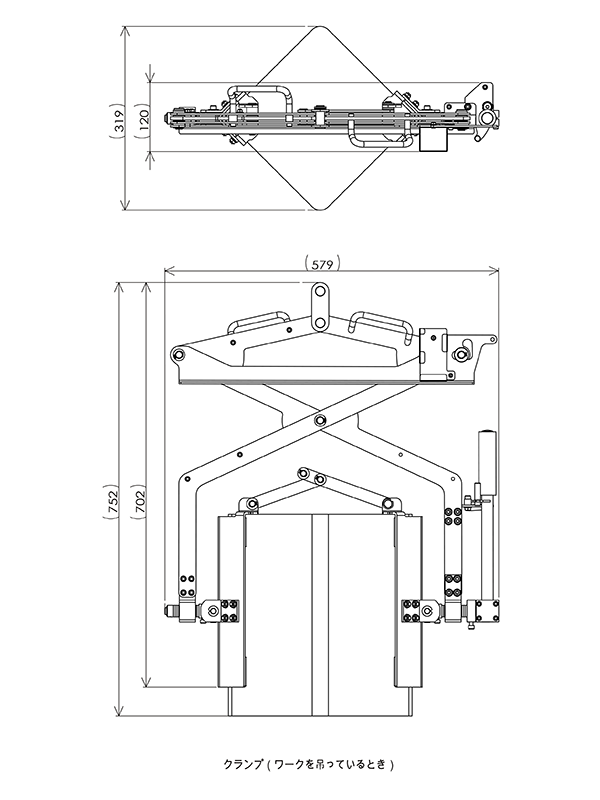

外形寸法図

ムーンリフタを設置する方法

現場に合うものを選定してください。（画像をクリックすると詳細を表示します）


設置治具

設置治具

設置治具



設置治具




デモやお見積りをご希望の方はこちら

こんな時は動きを設定しましょう！
一斗缶をもっと軽く動かしたい
持ち上げる際にバランスボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい
一斗缶を置く際にバランスボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい
バランス昇降中、手を離した瞬間に一斗缶が止まって欲しい
リモコンでの昇降速度を変更したい
待機時（アシストをしていない状態）に吊具が自動で巻き上がらず、一斗缶が掴みやすくなる設定
吊具で掴んだ後、バランスボタンを押すと所定の高さまで自動で移動して欲しい
待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい
天井が高く吊具を降ろすのが大変
バランス状態へ移行した際に一斗缶重量が従来より軽く、一斗缶が勝手に持ち上がってしまった際に止まる設定にしたい
消費電力を抑えたい


アプリケーションの設定方法

PCアプリにて下記設定に変更すると、このアプリケーションノートと同じ動きを実現できます。

番号 名称 変更内容
0025 風袋 一斗缶回転吊具の重量を登録してください。
0055 緩み状態巻き上げ速度 『60』に変更されます。
005b 着座待機時間 『0』に変更されます。
01d5 アシストOFF後下降距離 一斗缶が床についてから吊具が外れるまでの距離を設定してください。
00b1 バランス荷重 一斗缶の重量を登録してください。
00c4 待機中BALANCE 『定量アシスト』に変更されます。
00c8 バランス中BALANCE(1) 『アシストOFF』に変更されます。
00e6 定幅下降後 『計量してバランス』に変更されます。

ML-RF2USBを接続したパソコンでPCソフトを開き
設定したいムーンリフタと無線接続後、アプリケーションノートタブを選択し
ITO-R00C
とご入力ください。上記設定が自動で反映されます。


PCアプリ（無料）について お問い合わせはこちら

さらに使い勝手を良くする設定

設定を変更した際は「書き込み」後、「本体に保存」ボタンを押してください。
本体に保存しなかった場合は、電源再投入時に元の設定に戻ってしまいます。
点線

一斗缶をもっと軽く動かしたい場合
「01a3　慣性補償係数」を『2』もしくは『1.5』に変更してください。
ただし使用中吊るした一斗缶が振動してしまう場合は『1』に戻してください。
また「0041　トルクゲイン・荷重」を一斗缶が振動しない範囲で大きな値に変更するのも有効です。

点線

持ち上げる際にバランスボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい場合
「00d1　アシストON増加レート」を少しずつ大きな値に変更してください。　
アシスト荷重を1秒間に何kgずつ増やしていくかを設定します。
「00d3　アシストON　巻き上げ速度」を少しずつ大きな値に変更してください。
アシストON時の巻き上げ速度の制限値です。

点線

一斗缶を置く際にバランスボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい場合
「00d2　アシストOFF減衰レート」を少しずつ大きな値に変更してください。　
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4　アシストOFF　巻き下ろし速度」を少しずつ大きな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
「01d6　アシストOFF後昇降速度」を少しずつ大きな値に変更してください。
アシストOFF後の下降速度の制限値です。
「0055　緩み状態巻き上げ速度」を少しずつ大きな値に変更してください。
下降後に吊具が浮き上がる際の速度制限値です。

点線

バランス昇降中、手を離した瞬間に一斗缶が止まって欲しい場合
慣性をキャンセルしすぐに一斗缶が止まるため安全に搬送が行える設定です。
「01ab　急制動判定荷重」を『-0.5』に設定してください。
動きがイメージと異なり元の動きに戻したい場合は『0.5』に設定してください。

点線

リモコンでの昇降速度を変更したい場合
「0081　手動巻き上げ速度」、「0082　手動巻き下ろし速度」、
「0083　手動巻き上げ加速度」、「0084　手動巻き下ろし加速度」
を調整してください。

点線

待機時（アシストをしていない状態）に吊具が自動で巻き上がらず、一斗缶が掴みやすくなる設定
「0052 ワークなし巻き上げ荷重」を『0』に変更してください。
待機中でもフックが自動で上がらなくなります。
その場合は「01ad　急制動判定荷重」を『-0.5』にするのもお勧めです。
その際はバランス中の挙動も変わるため、動作を確認後、お好みで設定してください。
元の動きに戻したい場合は『0.5』に設定してください。

点線

吊具で掴んだ後、バランスボタンを押すと所定の高さまで自動で移動して欲しい場合
「00c4　待機中UP」を『定幅上昇』に変更してください。
バランスボタンを押した際に「00a1　定幅上昇距離」に設定した距離分一斗缶が浮き上がります。
一斗缶が床から完全に浮く距離を設定してください。
移動が速い（遅い）場合は「00a2　定幅上昇速度」、「00a3　定幅上昇加速度」を調整してください。
「00e5　定幅上昇後」を「定位置移動A」に変更してください。
「0121　目標位置A」に自動で移動させたい繰り出し量を設定してください。
「0125　到達後動作A」で移動後の状態をホールドにするかバランスにするかを選択できます。
移動速度が速い（遅い）場合は「0122　昇降速度A」で変更できます。
待機状態でバランスボタンを押すと設定位置までチェーンが自動で巻き上がります。

点線

待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい場合
リミット付近では減速するため、床に近づくと自動で減速させたい場合などにも有効です。
待機状態の巻き取りリミットは
「0095　ワークなし巻き取りリミット」を任意の値に変更してください。
待機状態の繰り出しリミットは
「0096　ワークなし繰り出しリミット」を任意の値に変更してください。
バランス状態の巻き取りリミットは
「0097　バランス時巻き取りリミット」を任意の値に変更してください。
バランス状態の繰り出しリミットは
「0098　バランス時繰り出しリミット」を任意の値に変更してください。
リモコン操作時の巻き取りリミットは
「0091　巻き取りリミット」を任意の値に変更してください。
リモコン操作時の繰り出しリミットは
「0092　繰り出しリミット」を任意の値に変更してください。
リミットに入力する任意の値はチェーンの「繰り出し量」を参考に設定してください。
待機状態のリミットとバランス状態のリミットがリモコン操作時のリミットを超えている場合は設定が有効にならずリモコン操作時のリミットが適用されます。

点線

天井が高く吊具を降ろすのが大変な場合
「00c4　待機中BALANCE」を『定位置移動B』に変更してください。
「0131　目標位置B」に吊具が手で届くチェーンの繰り出し量を登録してください。
移動速度が速い（遅い）場合は「0132　昇降速度B」で変更できます。
待機状態でバランスボタンを押すと設定位置まで吊具が自動で下がってきます。

点線

バランス状態へ移行した際に一斗缶重量が従来より軽く、一斗缶が勝手に持ち上がってしまった際に止まる設定にしたい場合
「00d5　アシストON　巻き上げ距離リミット」に設定した距離分一斗缶が持ち上がってもムーンリフタにかかる重量が「00d1　バランス荷重」に設定した重量に到達しなかった場合にその高さで止まります。その際に「01d3　アシストON到達後動作」で設定した動作を行います。

点線

消費電力を抑えたい場合
「0211　待機時エコブレーキ」を『有効』にし、「0212　待機時エコブレーキ時間」に任意の秒数を設定してください。
設定秒数経過後エコブレーキ状態に切り替わります。
エコブレーキ状態はそのまま動かすと自動で解除されます。
同様に「0215　バランス時エコブレーキ」と「0216　バランス時エコブレーキ」も設定してください。

点線
