APPLICATION NOTE
No.DAN-U01A
ダンボール
| 必要なもの |
|---|
|
■ ML-40K ■ MLを吊るすレール ■ 差し込み吊具 ■ AC100V電源 ■ PC接続ケーブル ■ PCアプリ（無料） |
作業手順

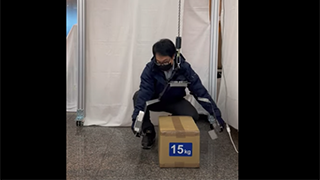

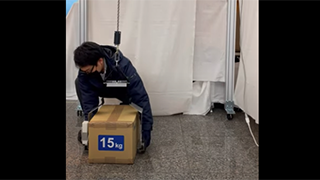

1.差し込み吊具をダンボールの下面に差し込む
2.㊤ボタンでワークを空中に吊りあげる
3.バランスボタンでアシスト開始

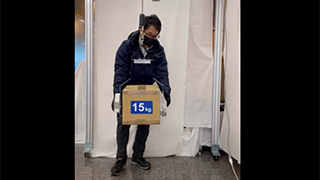

4.目的の位置まで両手でダンボールを搬送
5.チェーンが緩むまで㊦ボタンを押す
6.バランスボタンで吊具が外せる状態になるためダンボールから差し込み吊具を抜く
吊具について
■仕様
| 製品名 | 差し込み吊具 |
|---|---|
| 本体重量 | 約 kg |
| 許容ワーク重量 | kg |
| 許容ワークサイズ（W×D×H mm） | 000 ～ 000×000 以上×000 以上 |
| 特徴 | ダンボールの下面に差し込み搬送する吊り具 サイズの異なるダンボールに対応できる |
■外形寸法
ムーンリフタを設置する方法
現場に合うものを選定してください。（画像をクリックすると詳細を表示します）
こんな時は動きを設定しましょう！
待機時に吊具が自動で巻き上がらないが、ワークがクランプしやすくしたい
待機時、バランス時、リモコン操作時それぞれの移動距離を制限したい
天井が高く吊り具を降ろすのが大変
クランプ後、所定の高さまで自動で移動して欲しい
チェーンにリモコンブラケットを装着したい
指かけリモコンを使用したい
リモコン操作の速度を変更したい
ダンボールをもっと軽く動かしたい
アプリケーションの設定方法
PCアプリにて下記設定に変更すると、このアプリケーションノートと同じ動きを実現できます。
| 番号 | 名称 | 変更内容 |
|---|---|---|
| 0025 | 風袋 | 差し込み吊具の重量を登録してください。 |
アプリ内の「●●●」の設定画面にてアプリケーション No.DAN-U01A とご入力ください。
上記設定が自動で反映されます。
上記設定が自動で反映されます。
さらに細かくカスタマイズしたい
待機時に吊具が自動で巻き上がらないが、ワークがクランプしやすくなる設定
「0052 ワークなし巻き上げ荷重」を『0』に変更してください。
待機中でもフックが自動で上がらなくなります。
待機中でもフックが自動で上がらなくなります。
待機時、バランス時、リモコン操作時それぞれの移動距離を制限したい場合
待機中の巻き取りリミットは
「0095 ワークなし巻き取りリミット」を任意の数字に変更してください。
待機中の繰り出しリミットは
「0096 ワークなし繰り出しリミット」を任意の数字に変更してください。
バランス中の巻き取りリミットは
「0097 バランス時巻き取りリミット」を任意の数字に変更してください。
バランス中の繰り出しリミットは
「0098 バランス時繰り出しリミット」を任意の数字に変更してください。
リモコン操作時の巻き取りリミットは
「0091 巻き取りリミット」を任意の数字に変更してください。
リモコン操作時の繰り出しリミットは
「0092 繰り出しリミット」を任意の数字に変更してください。
リミットに入力する任意の値はチェーンの「繰り出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は、設定が有効にならずリモコン操作時のリミットが適用されます。
「0095 ワークなし巻き取りリミット」を任意の数字に変更してください。
待機中の繰り出しリミットは
「0096 ワークなし繰り出しリミット」を任意の数字に変更してください。
バランス中の巻き取りリミットは
「0097 バランス時巻き取りリミット」を任意の数字に変更してください。
バランス中の繰り出しリミットは
「0098 バランス時繰り出しリミット」を任意の数字に変更してください。
リモコン操作時の巻き取りリミットは
「0091 巻き取りリミット」を任意の数字に変更してください。
リモコン操作時の繰り出しリミットは
「0092 繰り出しリミット」を任意の数字に変更してください。
リミットに入力する任意の値はチェーンの「繰り出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は、設定が有効にならずリモコン操作時のリミットが適用されます。
天井が高く吊り具を降ろすのが大変な場合
「00c4 待機中BALANCE」を『定位置移動B』に変更してください。
「0131 目標位置B」に吊具が手で届くチェーンの繰り出し量を登録してください。
移動速度が速い（遅い）場合は「0132 昇降速度B」で変更できます。
待機中にBALANCEボタンを押すと設定位置までチェーンが繰り出されます。
「0131 目標位置B」に吊具が手で届くチェーンの繰り出し量を登録してください。
移動速度が速い（遅い）場合は「0132 昇降速度B」で変更できます。
待機中にBALANCEボタンを押すと設定位置までチェーンが繰り出されます。
クランプ後、所定の高さまで自動で移動して欲しい場合
「00c4 待機中UP」を『定位置移動A』に変更してください。
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」 を調整してください。
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」 を調整してください。
チェーンにリモコンブラケットを装着した場合
「0091 巻き取りリミット」をブラケットがムーンリフタの下面にぶつからない繰り出し量に設定してください。
指かけリモコンを使用したい場合
メイン画面から「機能」→「無線ID設定」で「無線ID_1」を指かけリモコン本体に記載されてあるID番号に変更してください。
「00d2 アシストOFF減衰レート」を少しずつ大きな値に変更してください。
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4 アシストOFF 巻き下ろし速度」を少しずつ小さな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
「00d2 アシストOFF減衰レート」を少しずつ大きな値に変更してください。
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4 アシストOFF 巻き下ろし速度」を少しずつ小さな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
リモコン操作の速度を変更したい場合
「0081 手動巻き上げ速度」、「0082 手動巻き下ろし速度」、「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」を調整してください。
ダンボールをもっと軽く動かしたい場合
「01a3 慣性補償係数」を『2』に変更してください。ただし使用中吊るしたダンボールが振動してしまう場合は『1』に戻してください。
