APPLICATION NOTE
No.CON-B01B



コンテナ
コンテナの写真



動画のサムネイル01
動画のサムネイル02
動画のサムネイル03

必要なもの
■ ML-40K
■ MLを吊るすレール
■ AC100V電源
■ ベルト吊具
■ PC接続ケーブル(ML-RF2USB)
■ PCソフト(無料)

作業の手順

1.ベルト吊具をコンテナの側面に差し込む
↓
2.㊤ボタンでコンテナが自動で持ち上がり計量してバランス

↓
3.目的の位置まで両手でコンテナを搬送
↓
4.㊦ボタンでアシスト終了
↓
5.コンテナからベルト吊具を外す

ワンポイント

待機中のチェーンの繰り出し量を制限することで、定幅上昇距離が短くても安定してコンテナが浮きます。

上ボタンを押した際に自動で上昇後計量を行います。
その際に吊具とコンテナに余計な負荷を加えないようにするとその後の動作がスムーズです。

吊具について

■仕様

製品名 ベルト吊具
吊具重量 0.5 kg
許容コンテナ重量 20 kg
特徴 形状がシンプルで直感的な操作ができる
長さの調整で異なるサイズのコンテナにも対応できる
リモコンをベルトに取り付けると操作性が上がる


■外形寸法

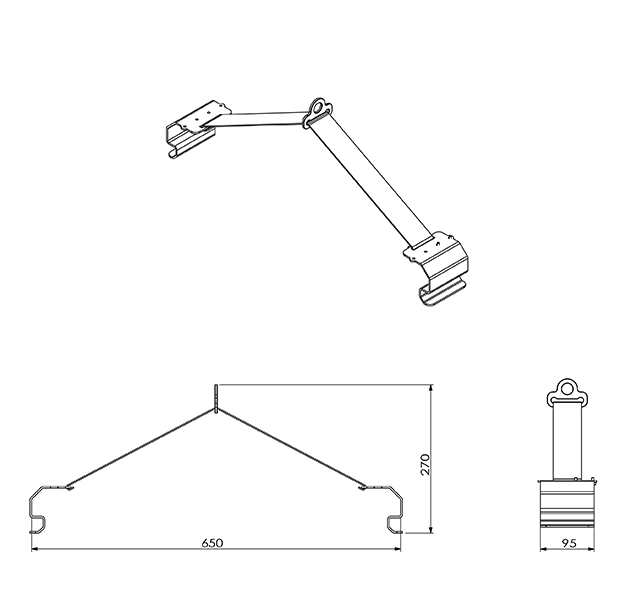

外形寸法図

ムーンリフタを設置する方法

現場に合うものを選定してください。(画像をクリックすると詳細を表示します)





デモやお見積りをご希望の方はこちら

こんな時は動きを設定しましょう!
コンテナをもっと軽く動かしたい
クランプをもっと早くしたい
アンクランプをもっと早くしたい
バランス昇降中、手を離した瞬間にコンテナが止まって欲しい
リモコンでの昇降速度を変更したい
待機時、バランス時、リモコン操作時それぞれの移動距離を制限したい
天井が高く吊り具を降ろすのが大変
クランプ後、所定の高さまで自動で移動して欲しい
消費電力を抑えたい


設定変更箇所

PCアプリにて下記設定に変更すると、このアプリケーションノートと同じ動きを実現できます。

番号 名称 変更内容
0025 風袋 ベルト吊具の重量を登録してください。
00a1 定幅上昇距離 吊具をクランプした高さからコンテナが完全に宙に浮くまでに必要な距離を設定してください。
00c1 待機中UP 『定幅上昇』に変更されます。
00c6 バランス中DOWN 『アシストOFF』に変更されます。
00e5 定幅上昇後 『計量してバランス』に変更されます。

ML-RF2USBを接続したパソコンでPCソフトを開き、
設定したいムーンリフタと無線接続後、No.CON-B01Bとご入力ください。
上記設定が自動で反映されます。


PCアプリ(無料)について お問い合わせはこちら

さらに使い勝手を良くする設定

設定を変更した際は「書き込み」後、「本体に保存」ボタンを押してください。
本体に保存しなかった場合は、電源再投入時に元の設定に戻ってしまいます。
