必要なもの |
---|
■ ML-40K ■ MLを吊るすレール ■ AC100V電源 ■ ベルト吊具 ■ PC接続ケーブル(ML-RF2USB) ■ PCソフト(無料) |
作業の手順

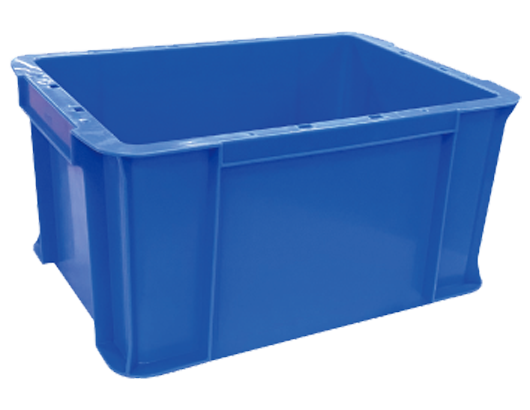

1.ベルト吊具を持ちコンテナまで近づける
2.吊具をコンテナの側面に差し込む
2.吊具をコンテナの側面に差し込む
ポイント 「0096 ワークなし繰り出しリミット」を制限すると、コンテナを掴む際にベルトが緩みすぎることがなく掴む動作がスムーズになります。
3.ボタンですぐにアシスト開始(バランス状態へ移行)
ポイント ボタンを押した後にバランス完了のブザーが鳴ってから持ち上げるとその後の動作がスムーズです。
4.目的の位置まで両手でコンテナを搬送
5.ボタンでアシスト終了(待機状態へ移行)
6.コンテナから吊具を外す
7.吊具が軽い力で昇降できるようになる
イレギュラー操作
いつもより重たいワークを搬送する場合は、ボタンでワークを宙に浮かした状態で ボタンを押してください。
吊具について
■仕様
製品名 | ベルト吊具 |
---|---|
吊具重量 | 0.5 kg |
許容コンテナ重量 | 20 kg |
特徴 | 形状がシンプルで直感的な操作ができる 長さの調整で異なるサイズのコンテナにも対応できる リモコンをベルトに取り付けると操作性が上がる |

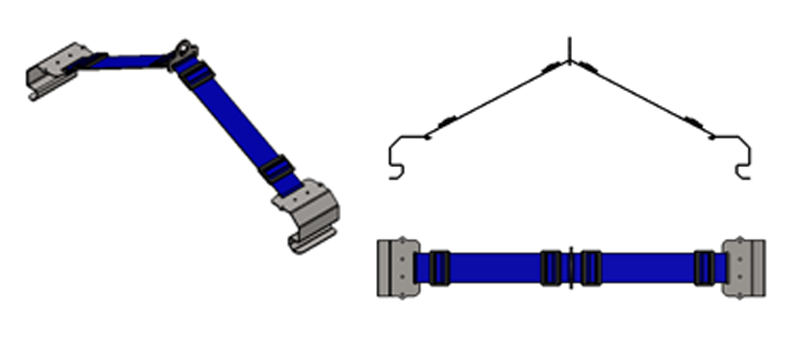

■外形寸法
寸法は一例です。
お客様のニーズに合わせた寸法で設計いたします。
ムーンリフタを設置する方法
こんな時は動きを設定しましょう!
コンテナをもっと軽く動かしたい
持ち上げる際にボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい
コンテナを置く際にボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい
バランス昇降中、手を離した瞬間にコンテナが止まって欲しい
リモコンでの昇降速度を変更したい
待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい
天井が高く吊り具を降ろすのが大変
吊具で掴んだ後、ボタンを押すと所定の高さまで自動で移動して欲しい
バランス状態へ移行した際にコンテナ重量が従来より軽く、コンテナが勝手に持ち上がってしまった際に止まる設定にしたい
消費電力を抑えたい
アプリケーションの設定方法
PCアプリにて下記設定に変更すると、このアプリケーションノートと同じ動きを実現できます。
番号 | 名称 | 変更内容 |
---|---|---|
0025 | 風袋 | ベルト吊具の重量を登録してください。 |
00b1 | バランス荷重 | コンテナの重量を登録してください。 |
00c4 | 待機中BALANCE | 『定量アシスト』に変更されます。 |
00c8 | バランス中BALANCE(1) | 『アシストOFF』に変更されます。 |
ML-RF2USBを接続したパソコンでPCソフトを開き
設定したいムーンリフタと無線接続後、アプリケーションノートタブを選択し
CON-B00C
とご入力ください。上記設定が自動で反映されます。
設定したいムーンリフタと無線接続後、アプリケーションノートタブを選択し
CON-B00C
とご入力ください。上記設定が自動で反映されます。
さらに使い勝手を良くする設定
設定を変更した際は「書き込み」後、「本体に保存」ボタンを押してください。
本体に保存しなかった場合は、電源再投入時に元の設定に戻ってしまいます。
本体に保存しなかった場合は、電源再投入時に元の設定に戻ってしまいます。
コンテナをもっと軽く動かしたい場合
「01a3 慣性補償係数」を『2』もしくは『1.5』に変更してください。
ただし使用中吊るしたコンテナが振動してしまう場合は『1』に戻してください。
また「0041 トルクゲイン・荷重」をコンテナが振動しない範囲で大きな値に変更するのも有効です。
ただし使用中吊るしたコンテナが振動してしまう場合は『1』に戻してください。
また「0041 トルクゲイン・荷重」をコンテナが振動しない範囲で大きな値に変更するのも有効です。
持ち上げる際にボタンを押してからバランス状態へ移行するまでの速度をもっと早くしたい場合
「00d1 アシストON増加レート」を少しずつ大きな値に変更してください。
アシスト荷重を1秒間に何kgずつ増やしていくかを設定します。
「00d3 アシストON 巻き上げ速度」を少しずつ大きな値に変更してください。
アシストON時の巻き上げ速度の制限値です。
アシスト荷重を1秒間に何kgずつ増やしていくかを設定します。
「00d3 アシストON 巻き上げ速度」を少しずつ大きな値に変更してください。
アシストON時の巻き上げ速度の制限値です。
コンテナを置く際にボタンを押してから吊具が外せるようになるまでの速度をもっと早くしたい場合
「00d2 アシストOFF減衰レート」を少しずつ大きな値に変更してください。
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4 アシストOFF 巻き下ろし速度」を少しずつ大きな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
アシスト荷重を1秒間に何kgずつ減らすかを設定します。
「00d4 アシストOFF 巻き下ろし速度」を少しずつ大きな値に変更してください。
アシストOFF時の巻き下ろし速度の制限値です。
バランス昇降中、手を離した瞬間にコンテナが止まって欲しい場合
慣性をキャンセルしすぐにコンテナが止まるため安全に搬送が行える設定です。
「01ab 急制動判定荷重」を『-0.5』に設定してください。
動きがイメージと異なり元の動きに戻したい場合は『0.5』に設定してください。
「01ab 急制動判定荷重」を『-0.5』に設定してください。
動きがイメージと異なり元の動きに戻したい場合は『0.5』に設定してください。
リモコンでの昇降速度を変更したい場合
「0081 手動巻き上げ速度」、「0082 手動巻き下ろし速度」、
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」
を調整してください。
「0083 手動巻き上げ加速度」、「0084 手動巻き下ろし加速度」
を調整してください。
待機状態、バランス状態、リモコン操作時それぞれの移動距離を制限したい場合
リミット付近では減速するため、床に近づくと自動で減速させたい場合などにも有効です。
待機状態の巻き取りリミットは
「0095 ワークなし巻き取りリミット」を任意の値に変更してください。
待機状態の繰り出しリミットは
「0096 ワークなし繰り出しリミット」を任意の値に変更してください。
バランス状態の巻き取りリミットは
「0097 バランス時巻き取りリミット」を任意の値に変更してください。
バランス状態の繰り出しリミットは
「0098 バランス時繰り出しリミット」を任意の値に変更してください。
リモコン操作時の巻き取りリミットは
「0091 巻き取りリミット」を任意の値に変更してください。
リモコン操作時の繰り出しリミットは
「0092 繰り出しリミット」を任意の値に変更してください。
リミットに入力する任意の値はチェーンの「繰り出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は設定が有効にならずリモコン操作時のリミットが適用されます。
待機状態の巻き取りリミットは
「0095 ワークなし巻き取りリミット」を任意の値に変更してください。
待機状態の繰り出しリミットは
「0096 ワークなし繰り出しリミット」を任意の値に変更してください。
バランス状態の巻き取りリミットは
「0097 バランス時巻き取りリミット」を任意の値に変更してください。
バランス状態の繰り出しリミットは
「0098 バランス時繰り出しリミット」を任意の値に変更してください。
リモコン操作時の巻き取りリミットは
「0091 巻き取りリミット」を任意の値に変更してください。
リモコン操作時の繰り出しリミットは
「0092 繰り出しリミット」を任意の値に変更してください。
リミットに入力する任意の値はチェーンの「繰り出し量」を参考に設定してください。
待機時のリミットとバランス時のリミットがリモコン操作時のリミットを超えている場合は設定が有効にならずリモコン操作時のリミットが適用されます。
天井が高く吊具を降ろすのが大変な場合
「00c4 待機中BALANCE」を『定位置移動B』に変更してください。
「0131 目標位置B」に吊具が手で届くチェーンの繰り出し量を登録してください。
移動速度が速い(遅い)場合は「0132 昇降速度B」で変更できます。
待機状態でボタンを押すと設定位置まで吊具が自動で下がってきます。
「0131 目標位置B」に吊具が手で届くチェーンの繰り出し量を登録してください。
移動速度が速い(遅い)場合は「0132 昇降速度B」で変更できます。
待機状態でボタンを押すと設定位置まで吊具が自動で下がってきます。
吊具で掴んだ後、ボタンを押すと所定の高さまで自動で移動して欲しい場合
「00c4 待機中BALANCE」を『定幅上昇』に変更してください。
ボタンを押した際に「00a1 定幅上昇距離」に設定した距離分コンテナが浮き上がります。
コンテナが床から完全に浮く距離を設定してください。
移動が速い(遅い)場合は「00a2 定幅上昇速度」、「00a3 定幅上昇加速度」を調整してください。
「00e5 定幅上昇後」を「定位置移動A」に変更してください。
「0121 目標位置A」に自動で移動させたい繰り出し量を設定してください。
「0125 到達後動作A」で移動後の状態をホールドにするかバランスにするかを選択できます。
移動速度が速い(遅い)場合は「0122 昇降速度A」で変更できます。
待機状態でボタンを押すと設定位置までチェーンが自動で巻き上がります。
ボタンを押した際に「00a1 定幅上昇距離」に設定した距離分コンテナが浮き上がります。
コンテナが床から完全に浮く距離を設定してください。
移動が速い(遅い)場合は「00a2 定幅上昇速度」、「00a3 定幅上昇加速度」を調整してください。
「00e5 定幅上昇後」を「定位置移動A」に変更してください。
「0121 目標位置A」に自動で移動させたい繰り出し量を設定してください。
「0125 到達後動作A」で移動後の状態をホールドにするかバランスにするかを選択できます。
移動速度が速い(遅い)場合は「0122 昇降速度A」で変更できます。
待機状態でボタンを押すと設定位置までチェーンが自動で巻き上がります。
バランス状態へ移行した際にコンテナ重量が従来より軽く、コンテナが勝手に持ち上がってしまった際に止まる設定にしたい場合
「00d5 アシストON 巻き上げ距離リミット」に設定した距離分コンテナが持ち上がってもムーンリフタにかかる重量が「00d1 バランス荷重」に設定した重量に到達しなかった場合にその高さで止まります。その際に「01d3 アシストON到達後動作」で設定した動作を行います。
消費電力を抑えたい場合
「0211 待機時エコブレーキ」を『有効』にし、「0212 待機時エコブレーキ時間」に任意の秒数を設定してください。
設定秒数経過後エコブレーキ状態に切り替わります。
エコブレーキ状態はそのまま動かすと自動で解除されます。
同様に「0215 バランス時エコブレーキ」と「0216 バランス時エコブレーキ」も設定してください。
設定秒数経過後エコブレーキ状態に切り替わります。
エコブレーキ状態はそのまま動かすと自動で解除されます。
同様に「0215 バランス時エコブレーキ」と「0216 バランス時エコブレーキ」も設定してください。
